微空无人机视觉导航教程1-飞行平台搭建

微空科技无人机视觉导航教程系列包含:

  1. 飞行平台搭建

  2. 飞控基础设置(Ardupilot及PX4)

  3. 机载电脑环境配置(树莓派4B+T265)

  4. 树莓派镜像迁移使用

  5. 视觉导航设置与飞行实践(Ardupilot及PX4)

  6. 双目VIO算法实现与应用(树莓派5+D435i)

  7. 拓展应用案例

《飞行平台搭建篇》以 微空科技的 MVD35 飞行平台为例,介绍无人机视觉平台硬件搭建过程(MVD35 分为 T265 版 和 D435i 版,本篇统一介绍两种版本飞行平台搭建过程)

MVD35 套件购买

微空科技官方淘宝店

准备内容

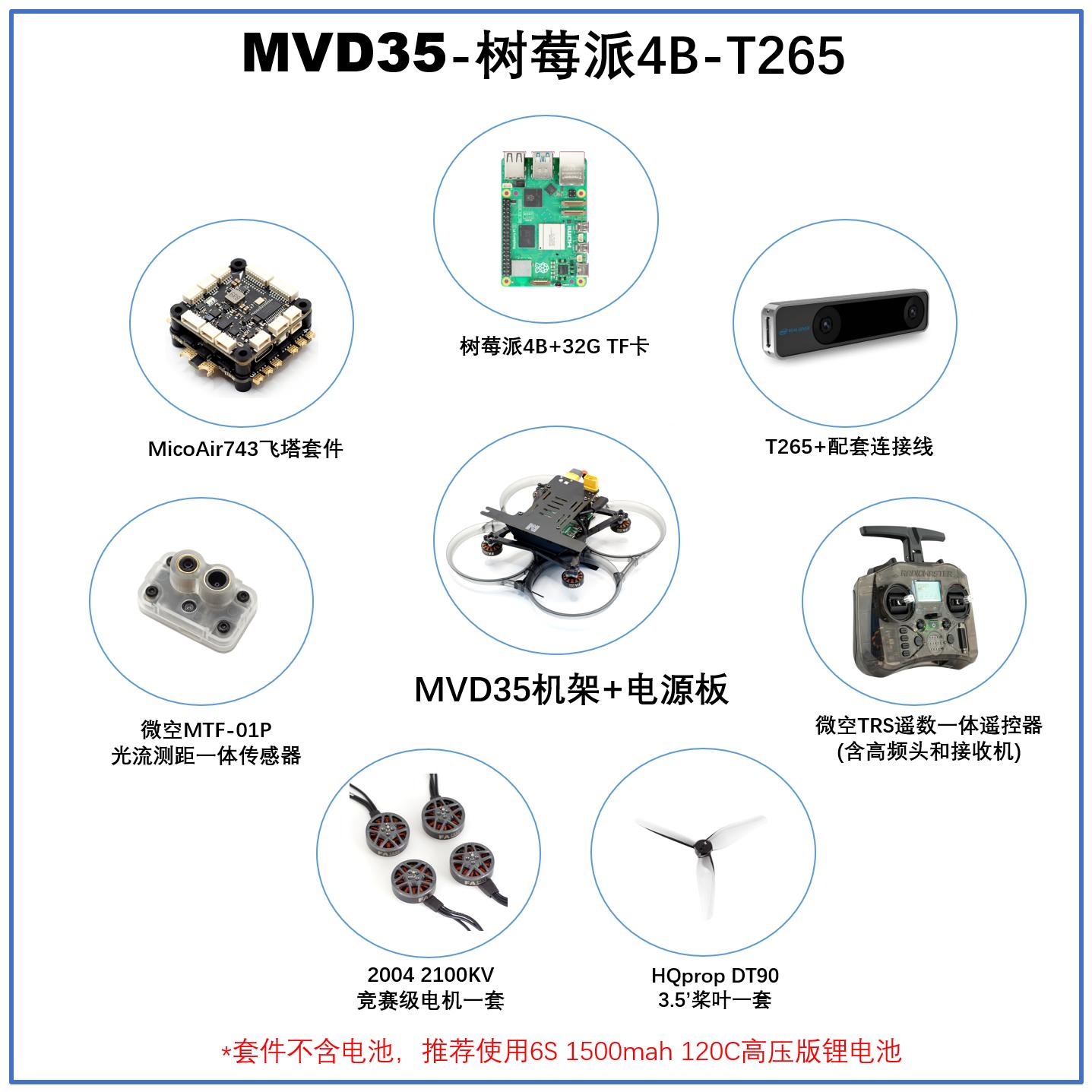

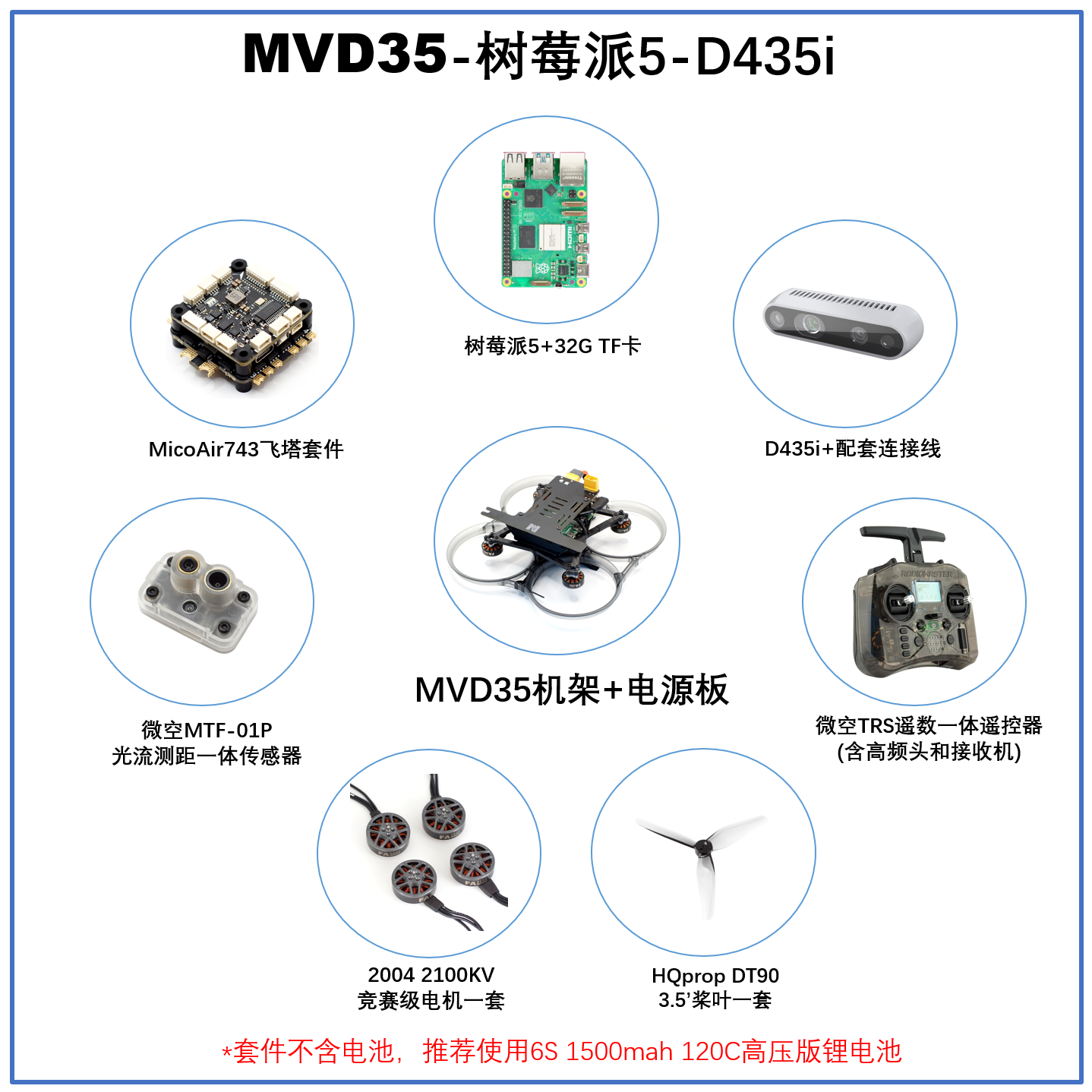

1. 硬件准备(微空MVD35飞行平台)

  • T265 及 USB A - Micro USB 3.0 弯头数据线 (MVD35 T265版)

  • D435i 及 USB A - C 3.0 弯头数据线 (MVD35 D435i版)

  • 树莓派 4B (T265版)/ 树莓派5 (D435i版)(4GB RAM 版本)及 USB A - C 弯头数据线、HDMI - Micro HDMI 数据线

  • 32G TF 存储卡及读卡器

  • 微空 MicoAir743 飞塔套装(包含:MicoAir743飞控、蓝鸟 48K 50A 四合一电调、4G TF 存储卡、配套连接线、电源线、减震柱、电容及插头等)

  • 微空 MVD35 飞行平台机架(包含:机架主碳纤板、3.5' 防护圈、脚架、T265 / D435i 固定板、电机垫片、减震柱、电池绑带、配套的螺丝螺母及铝柱等)

  • 微空 MT-01P 激光测距传感器(可升级 MTF-01P 光流测距一体传感器,提供更多扩展性,本篇中使用 MTF-01P)

  • 微空 TRS 2.4G遥数一体接收机 (需搭配微空TRS高频头一起使用)

  • 微空 5V5A 机载电脑供电板及 USB C - C 弯头电源线

  • 6S1P 1500mah 高压版锂电池

  • 2004 2100KV 电机 ✖ 4

  • HQprop 3.5' 正反桨 ✖ 4

2. 工具准备

  • 焊接平台(包含:电烙铁、焊锡丝、助焊剂等)

  • 常用螺丝刀工具、剪线钳、尖嘴钳、胶布等

飞行平台搭建

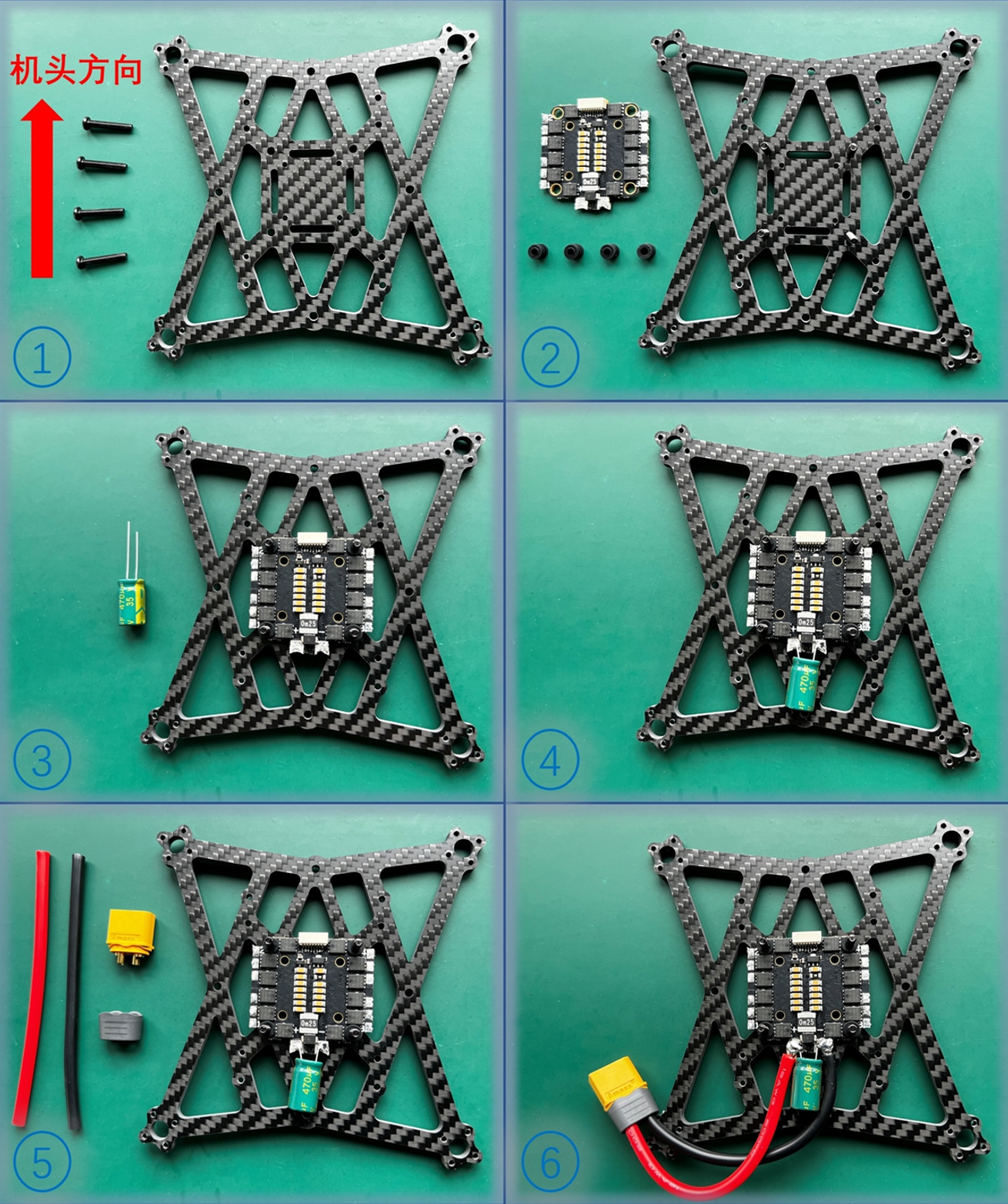

1. 安装电调

  • 使用 4 颗 M3✖18mm 圆头螺丝穿过碳纤板中心 30.5✖30.5mm 孔位,螺丝头沉入孔位中

  • 将 4 个 M3✖4.5mm 减震柱安装到电调并将电调装入螺丝位置,电调接线座子朝向无人机机头方向,电调背面贴近碳纤板

  • 将电源电容管脚剪掉适当长度,焊接到电调电源焊盘上,注意正负极对应

  • 电源线一端焊接到电调电源焊盘上,另一端焊接到 XT60 接口

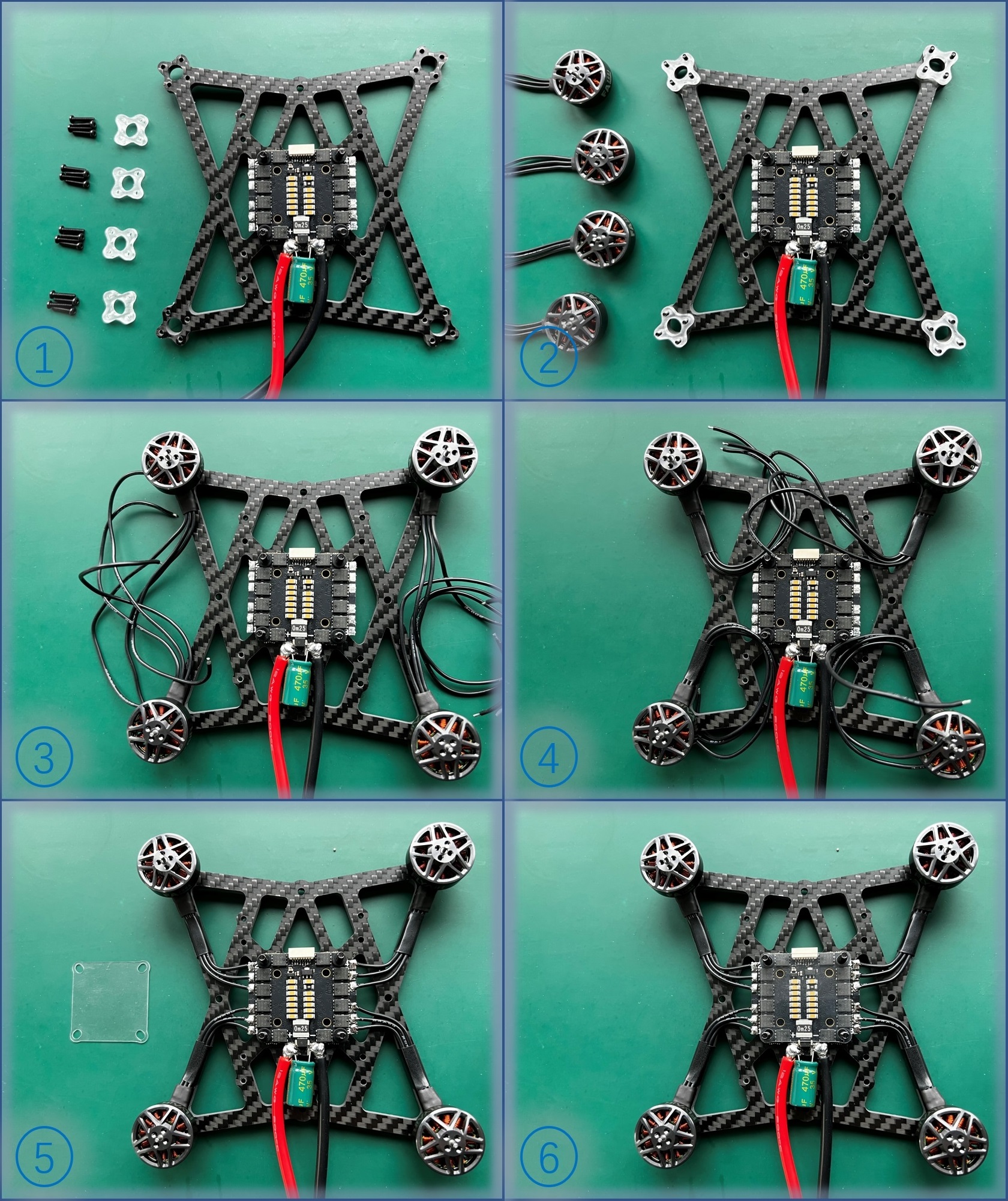

2. 安装电机

  • 使用 16 颗 M2✖10mm 圆头螺丝穿过碳纤板电机孔位,并将 4 个电机垫片分别固定到螺丝上

  • 将 4 个电机固定到电机垫片螺丝上,电机线束沿着机臂方向,使用绝缘胶布缠紧

  • 将电机线束裁剪到适当长度,焊接到电调焊盘上

  • 将绝缘片安装到电调的螺丝上

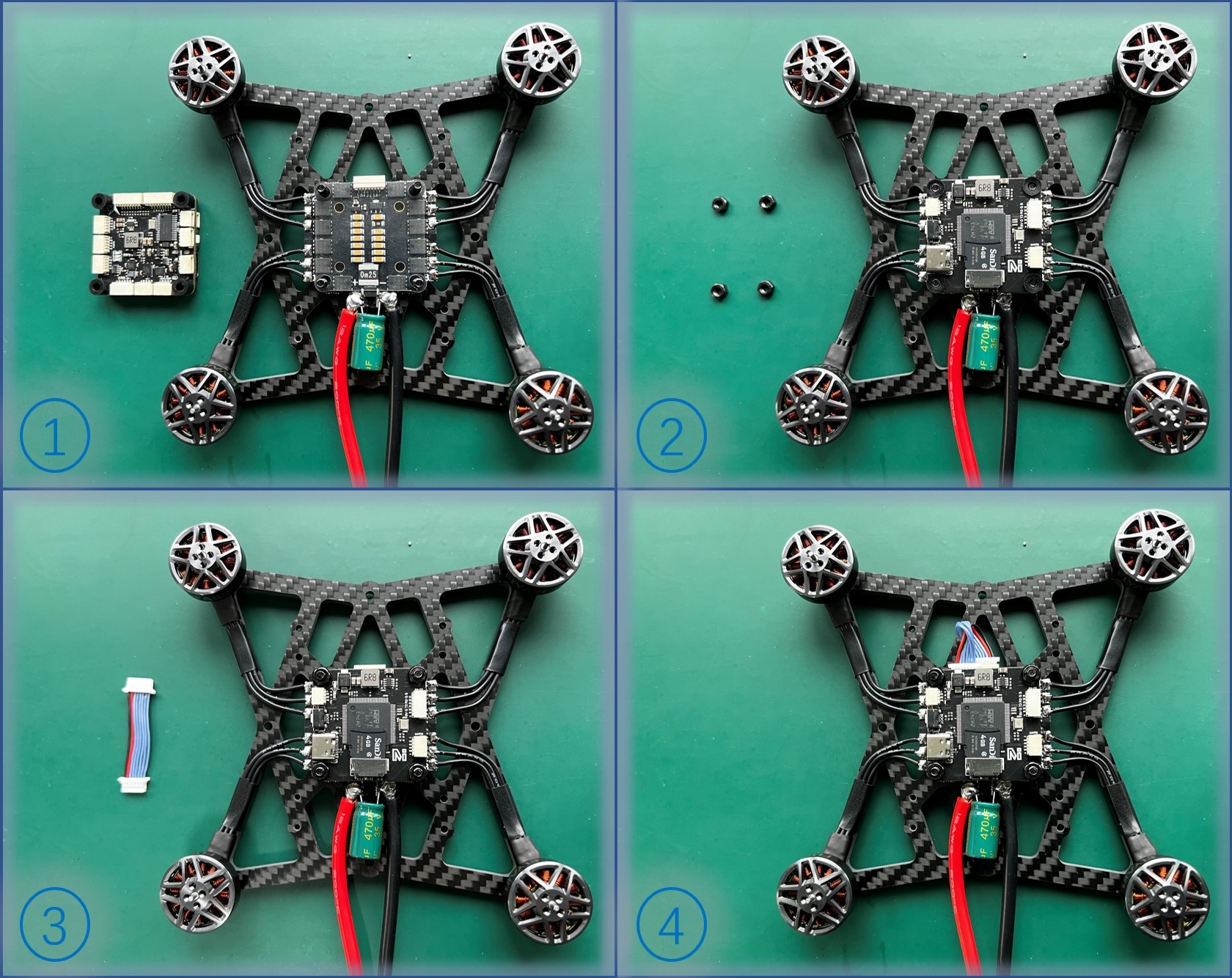

3. 安装飞控

  • 将 4 个 M3✖8mm 减震柱安装到 MicoAir743 飞控板上,飞控固定到电调螺丝上,飞控箭头指向机头方向,飞控正面靠近碳纤板

  • 将 4 颗 M3 螺母安装到飞控螺丝上,固定住飞控与电调

  • 将飞控与电调使用配套 SH1.0-8Pin 硅胶线连接

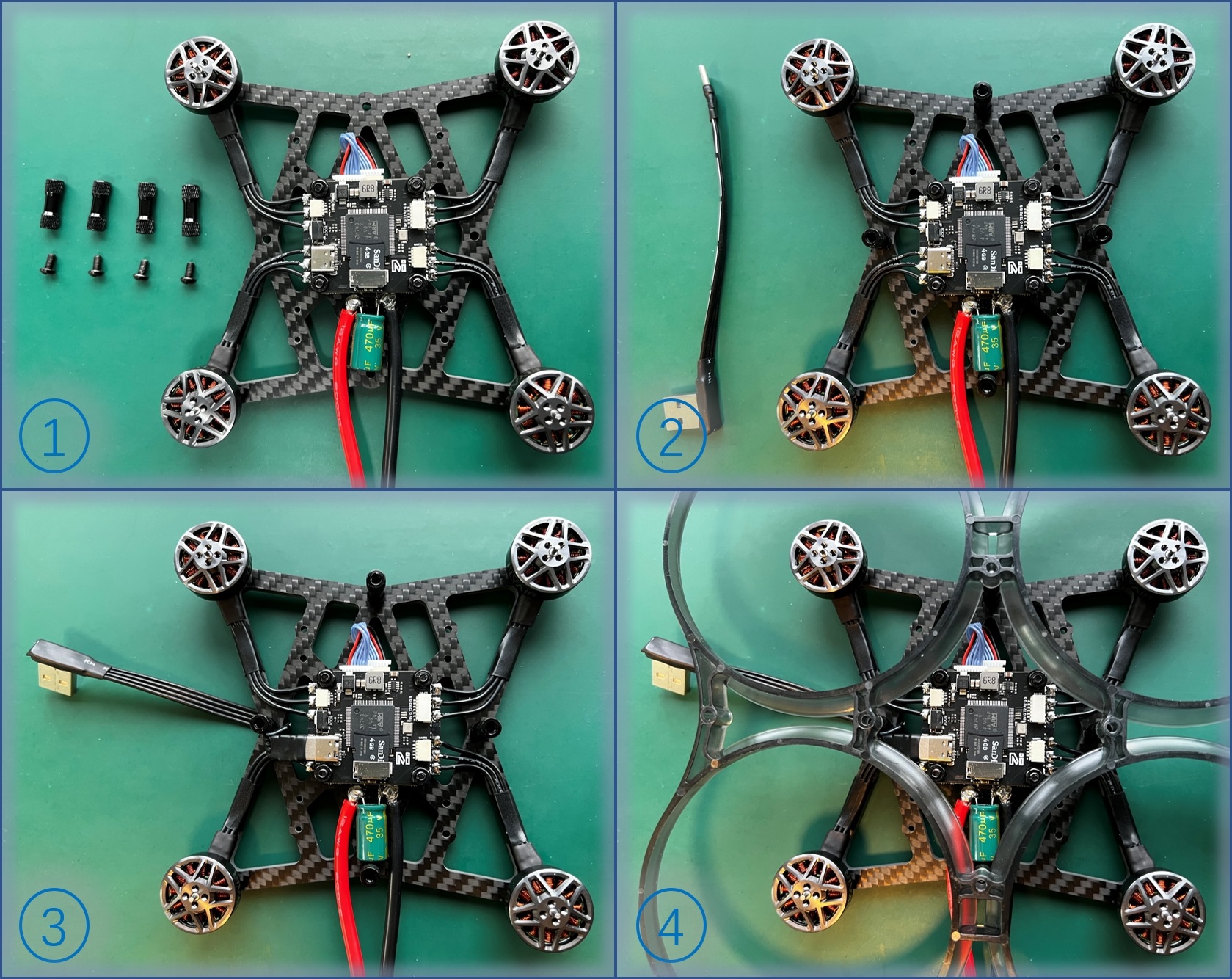

4. 安装防护圈

  • 将 4 个 M3✖18mm D6 工形铝柱使用 M3✖6mm 圆头螺丝安装到碳纤板四周孔位上,螺丝头沉入孔位中

  • 将 USB A - C 连接线穿过碳纤板空位,插入飞控 Type C 口

  • 机架防护圈嵌入铝柱中,防护圈唇口方向一侧靠近碳纤板

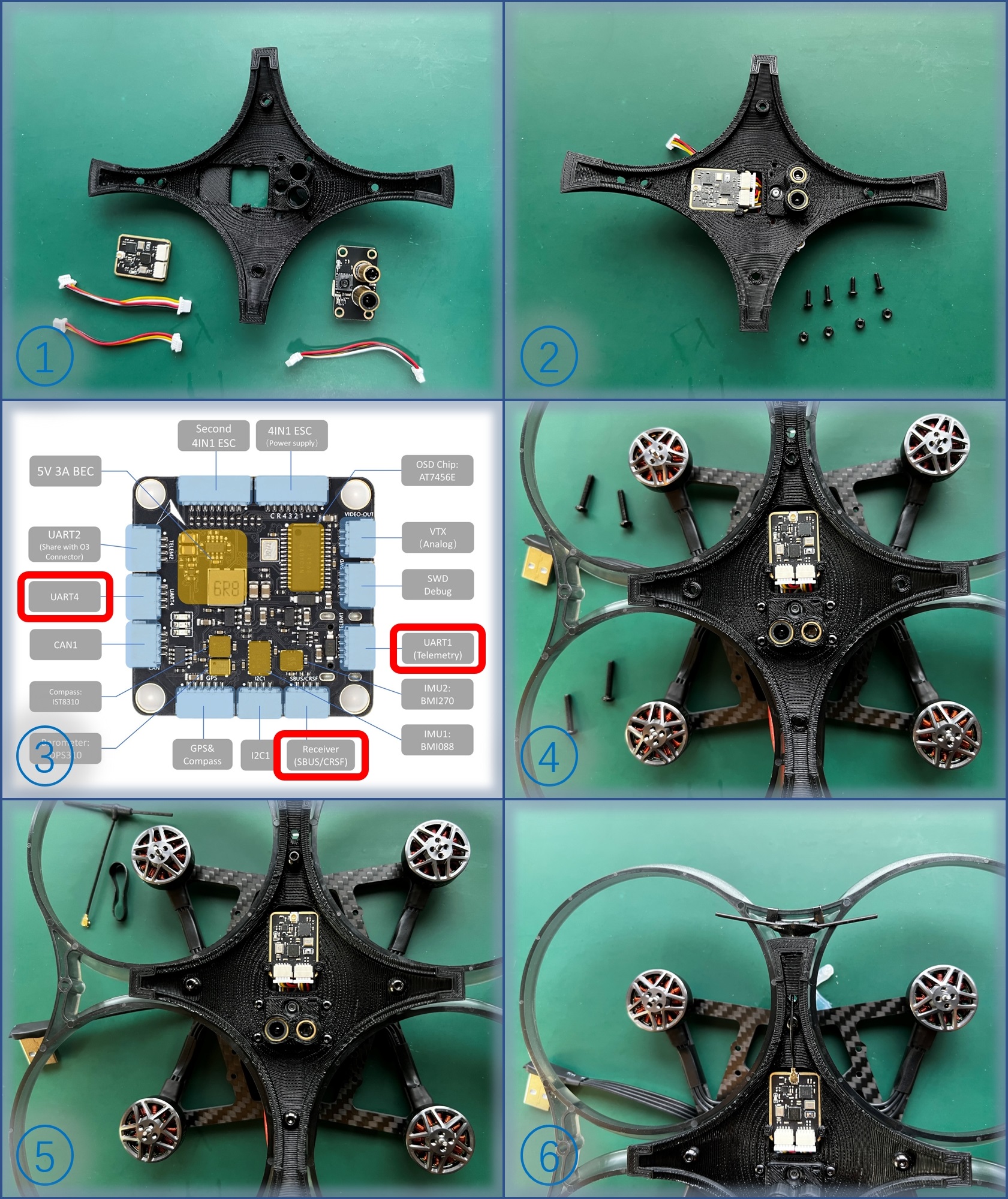

5. 安装脚架

  • 将 TRS 接收机卡入接收机固定位

  • 将 MTF-01P 激光测距模块安装到脚架上,使用 4 颗 M2✖6mm 圆头螺丝和 M2 防松螺母固定

  • 使用配套 SH1.0-4Pin 硅胶线连接 MTF-01P 激光测距模块、TRS 接收机与飞控( MTF-01P 连接到 UART4;TRS 数传连接到 UART1;TRS SBUS 信号连接到 UART6 飞控 RC 端口)

  • 使用 4 颗 M3✖16mm 圆头螺丝将脚架固定到机架上

  • 将配套的 T 形天线穿过脚架天线孔,接入到 TRS 接收机 IPEX 接口上,天线另一端固定到防护圈上

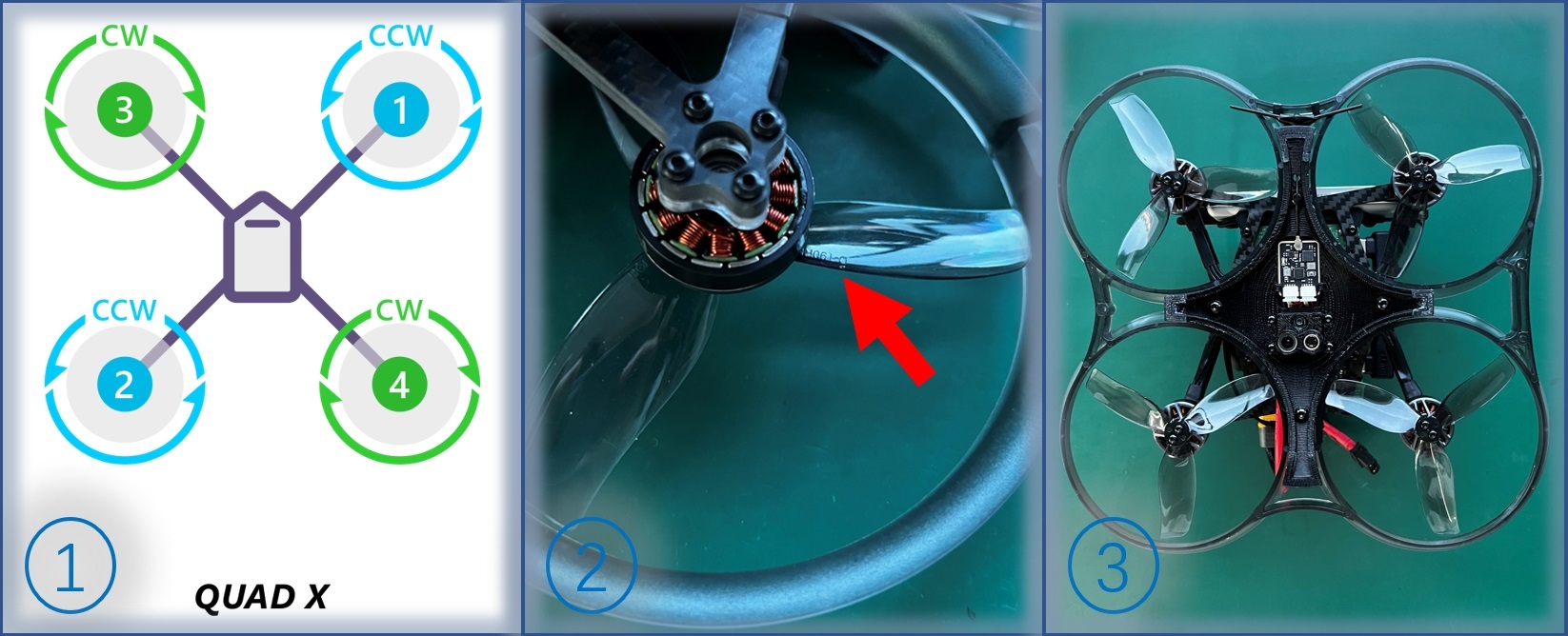

6. 安装螺旋桨

  • 螺旋桨有正反桨的区别,需要安装在正确位置上。将安装好的机架水平放置,机头朝前,脚架朝下,以俯视视角:左上和右下电机为顺时针转向;右上和左下电机为逆时针转向

  • 按照电机转向确定各个位置上对应的螺旋桨

  • 将 HQprop 3.5' 正反桨中心孔插入对应电机轴上,确认电机转动时向下吹风,桨叶上印字母部分为上方

  • 将螺旋桨固定孔对准电机孔位,使用 8 颗 M2✖8mm 圆头螺丝固定螺旋桨

  • 关于电机转向测试及修改电机转向,《飞控基础设置篇(Ardupilot及PX4)》将会具体介绍,本篇中直接按照正确方向安装好螺旋桨即可

7. 安装视觉传感器(根据不同版本选装 T265 或 D435i )

MVD35-T265 版

  • 将 4 个 M3✖4.5mm 减震柱安装到 T265 固定板上

  • 使用 2 颗 M3✖6mm 圆头螺丝将 T265 安装到固定板上,固定板靠近 Micro USB 口一侧

  • 使用 2 颗 M2.5✖12mm 圆头螺丝将 T265 整体固定到碳纤板机头孔位,T265 镜头朝前,Micro USB 口朝右

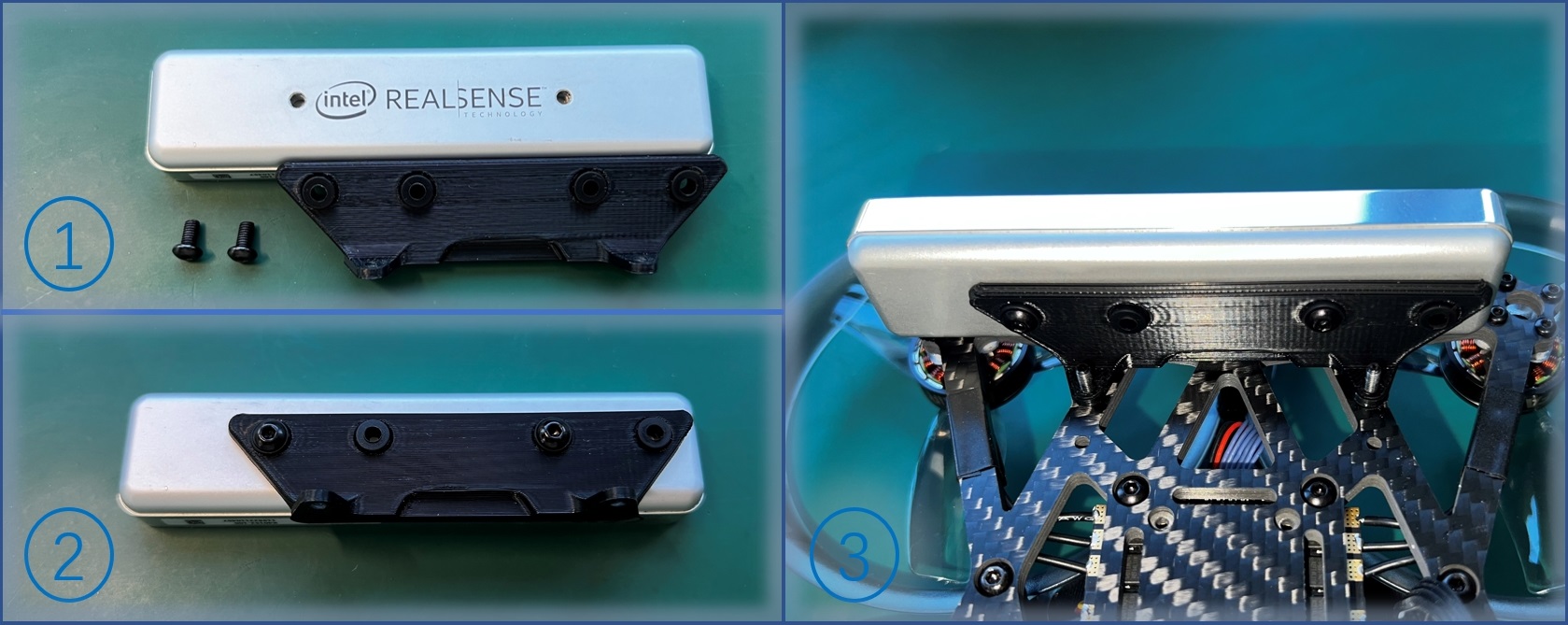

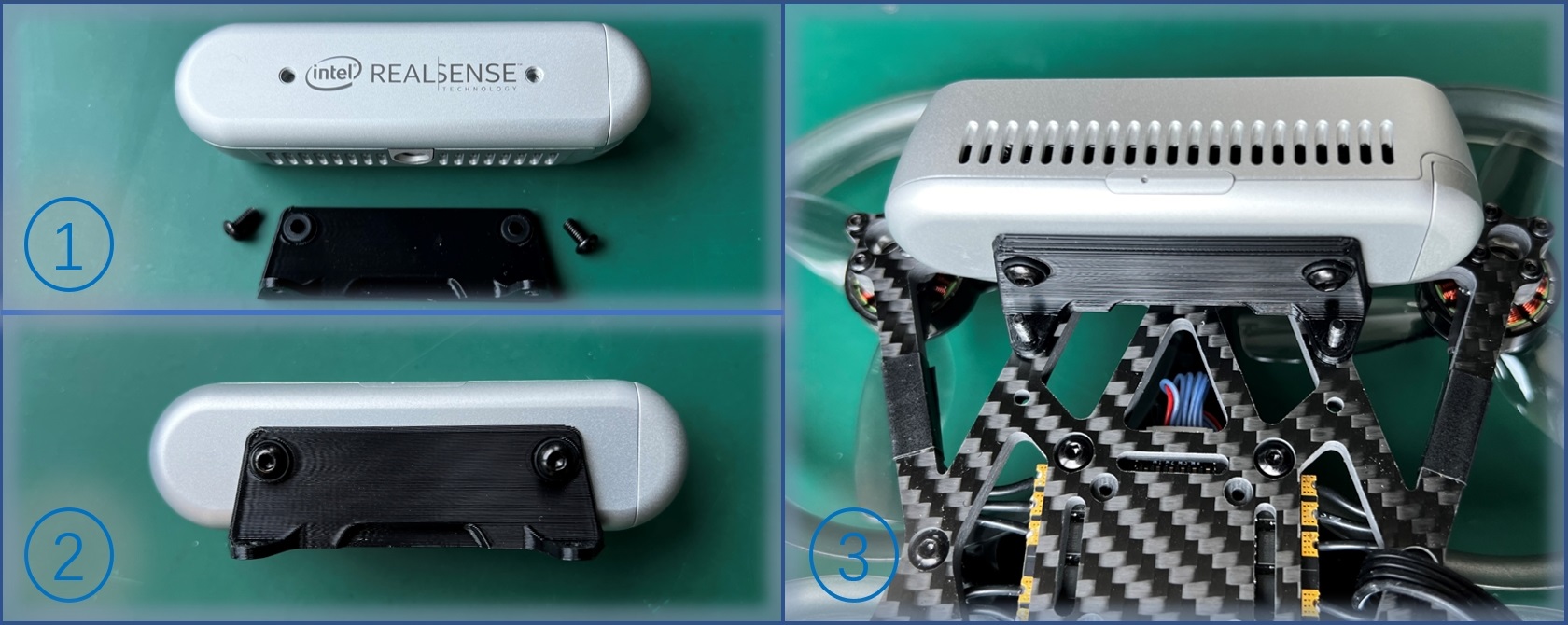

MVD35-D435i 版

  • 将 2 个 M3✖4.5mm 减震柱安装到 D435i 固定板上

  • 使用 2 颗 M3✖6mm 圆头螺丝将 D435i 安装到固定板上

  • 使用 2 颗 M2.5✖12mm 圆头螺丝将 D435i 整体固定到碳纤板机头孔位,D435i 镜头朝前,Type C 口朝右

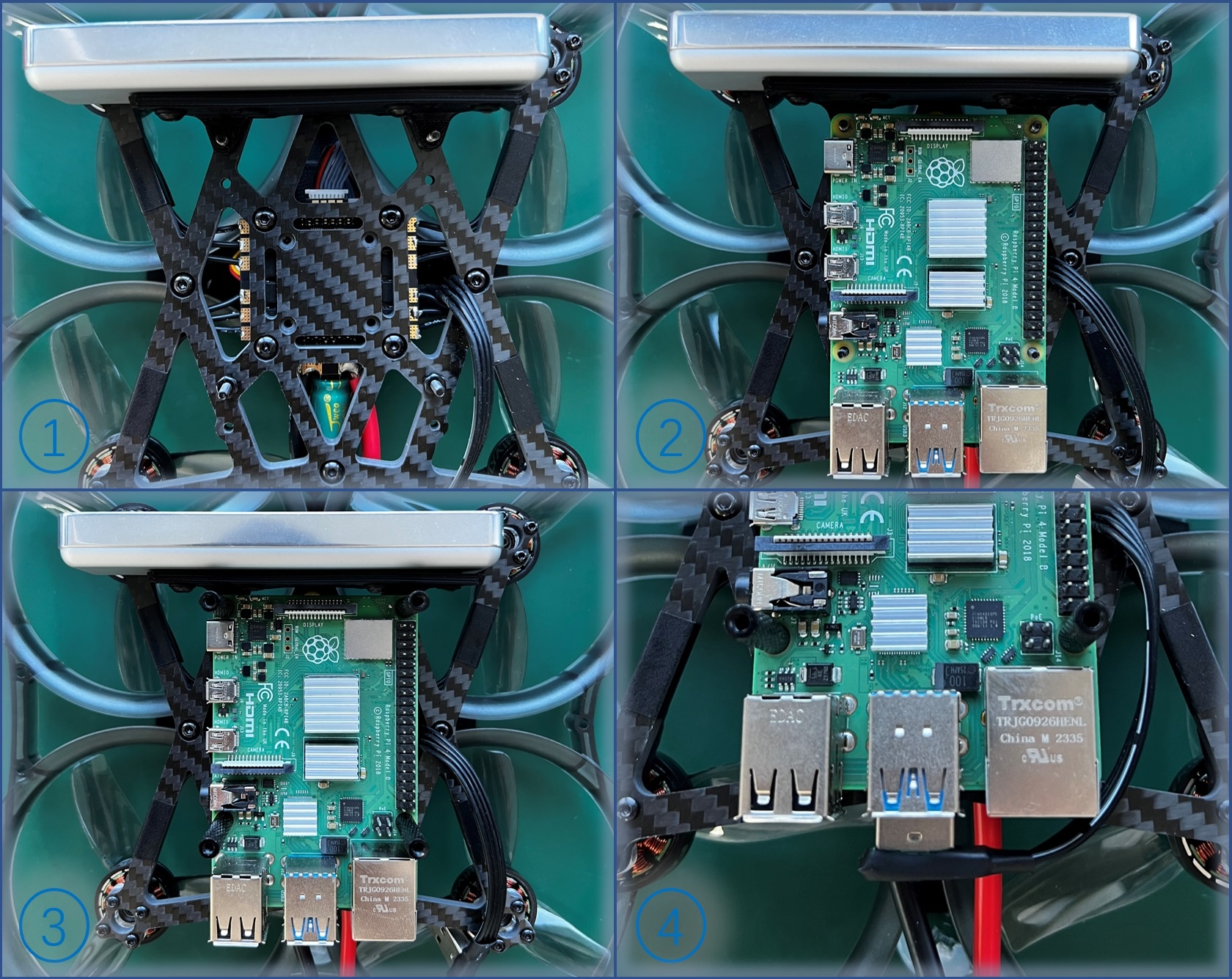

8. 安装树莓派

  • 将 2 颗 M2.5✖12mm 圆头螺丝和 M2.5 螺母固定到碳纤板孔位上

  • 将 TF 卡插入树莓派卡槽

  • 将树莓派安装到碳纤板上 M2.5 螺丝位置,并使用配套的 M2.5✖25mm 铝柱进行固定

  • 将连接飞控的 USB A - C 弯头数据线插入树莓派 USB 口

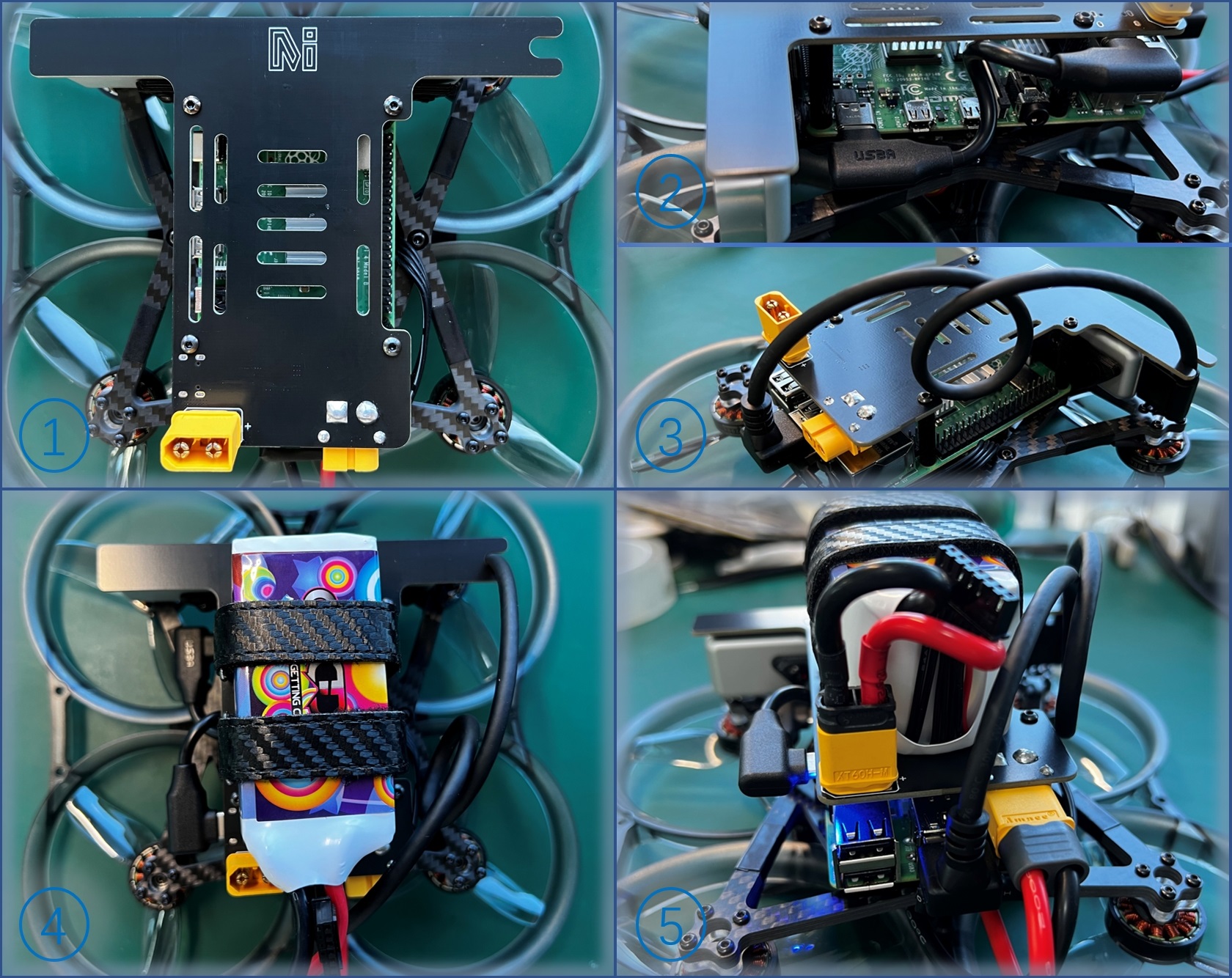

9. 安装供电板

  • 使用 4 颗 M2.5✖6mm 圆头螺丝将供电板固定到树莓派铝柱上

  • 插入 USB C - C 弯头电源线连接供电板和树莓派

  • 连接视觉传感器与树莓派(T265 版 使用 Micro USB - USB 3.0 弯头数据线连接;D435i 版 使用 USB A - C 3.0 弯头数据线连接)

  • 电池绑带穿过供电板并将电池固定到供电板上方

  • 将电调供电口插入稳压板,电池插入稳压板即整机上电

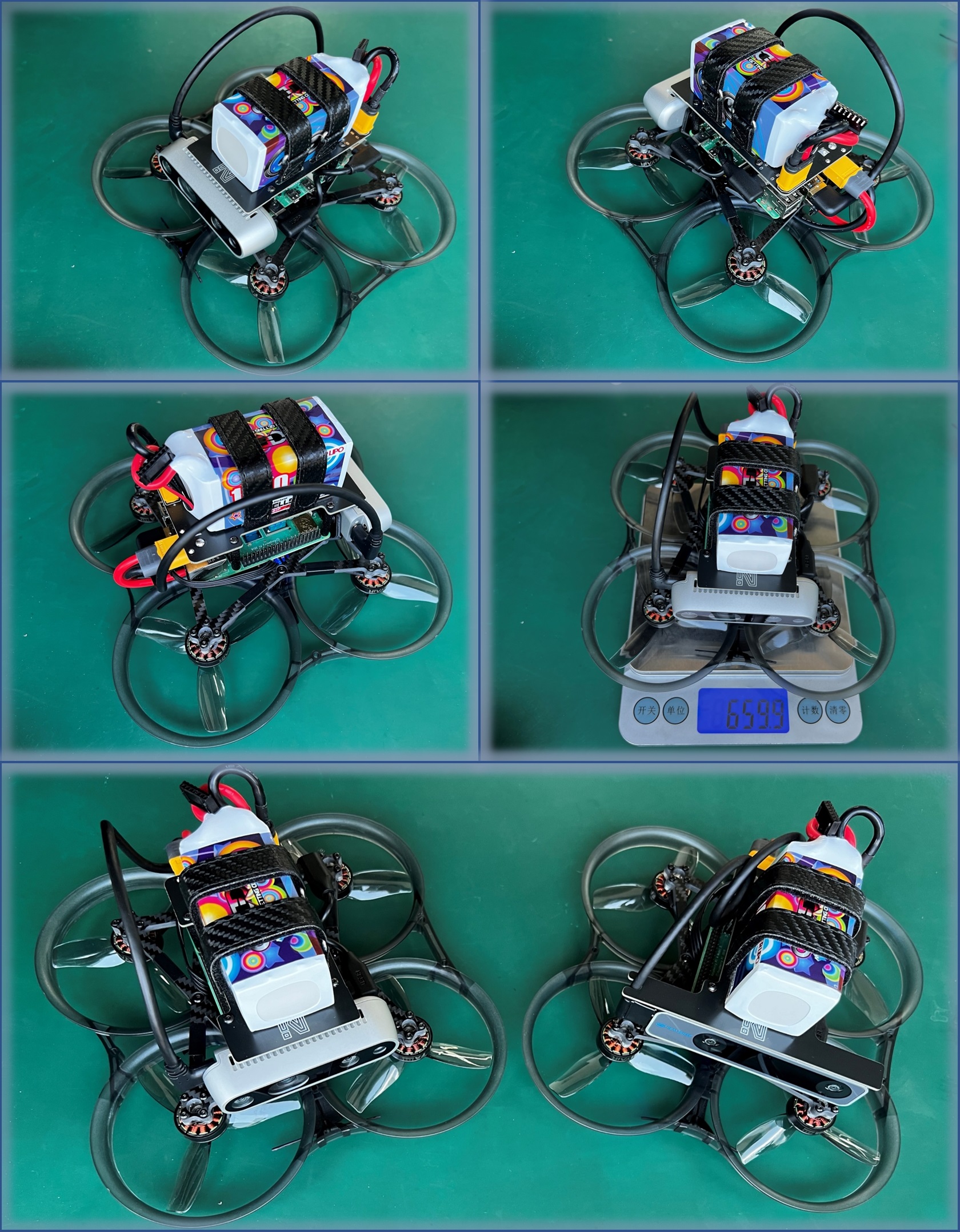

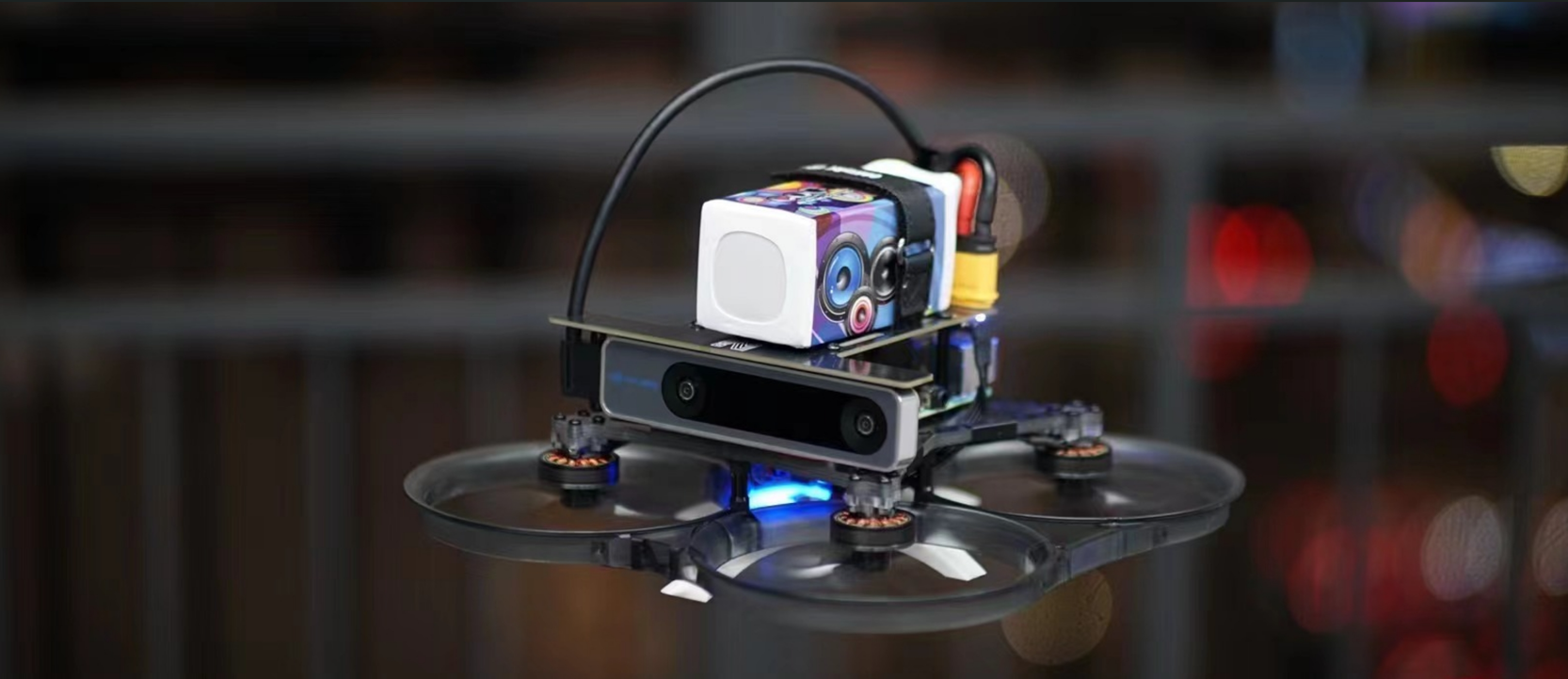

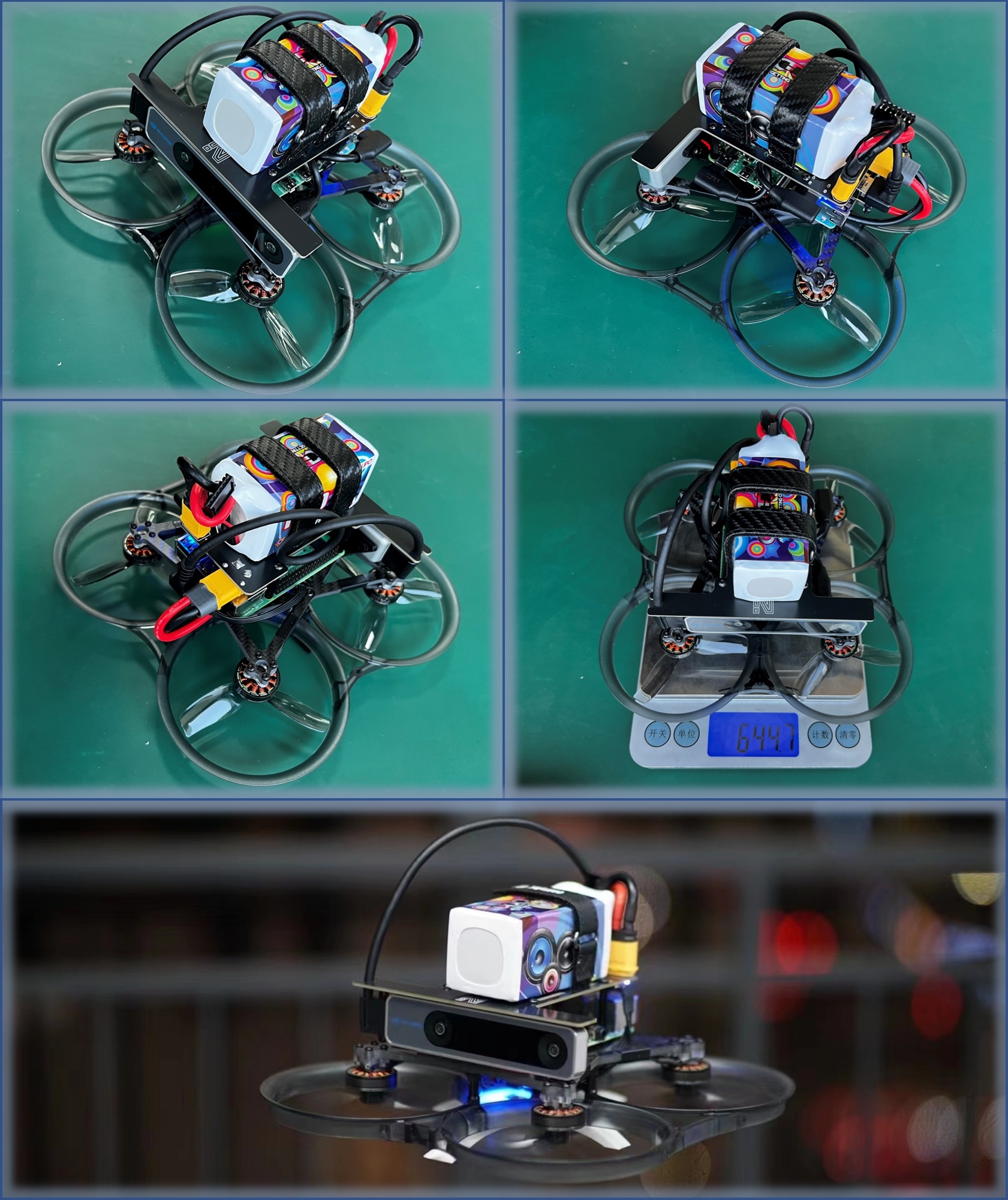

飞行平台概览

MVD35-T265

  • 整机重量:约 645 g

  • 轴距:152mm

  • 悬停续航(载荷正常工作):约 13 min

MVD35-D435i

  • 整机重量:约 660 g

  • 轴距:152mm

  • 悬停续航(载荷正常工作):约 12 min

至此飞行平台搭建完成,后续内容请参考微空科技无人机视觉导航教程系列《飞控基础设置篇(Ardupilot及PX4)》
