微空无人机视觉导航教程3-机载电脑环境配置（树莓派4B+T265）

微空科技无人机视觉导航教程系列包含：

1. 飞行平台搭建

2. 飞控基础设置（Ardupilot及PX4）

3. 机载电脑环境配置（树莓派4B+T265）

4. 树莓派镜像迁移使用

5. 视觉导航设置与飞行实践（Ardupilot及PX4）

6. 双目VIO算法实现与应用（树莓派5+D435i）

7. 拓展应用案例

《机载电脑环境配置（树莓派4B+T265）》以 微空MVD35（T265 版）飞行平台为例，视觉传感器采用 T265，机载电脑采用 树莓派4B，介绍机载电脑的配置过程；MVD35飞行平台支持 Ardupilot 及 PX4 固件，本篇统一进行介绍，配置过程 Ardupilot 和 PX4 的不同之处会分别指出；关于 MVD35（D435i 版）飞行平台的机载电脑配置过程，参考《双目VIO算法实现与应用（树莓派5+D435i）》

MVD35 套件购买

微空科技官方淘宝店

0. 准备内容

1. 硬件准备

   • T265 及 USB A - Micro USB 3.0 数据线

   • 树莓派 4B （4GB RAM 版本）

   • 32G TF 存储卡及读卡器

   • WIFI 网络条件（无需科学上网）

2. 软件准备

   • Raspberry Pi Imager，官方下载链接：https://www.raspberrypi.com/software/

   • MobaXterm，官方下载链接：https://mobaxterm.mobatek.net/download-home-edition.html

3. 使用技巧

   • MobaXterm，鼠标右键为粘贴快捷键

   • Ctrl + C 结束进程；或在需要输入密码处取消 sudo 指令

   • vim 编辑器 i 或 insert 键进入编辑，ESC 键进入命令模式 :wq 命令保存并退出

1. 烧录镜像

工具：Raspberry Pi Imager，官方下载链接：https://www.raspberrypi.com/software/

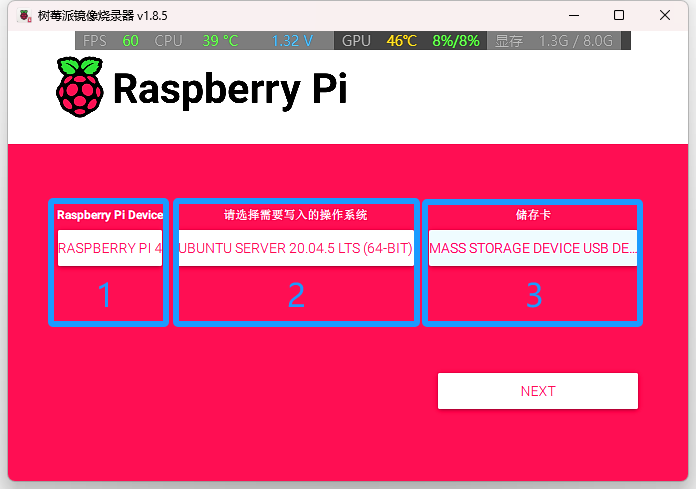

1. 将 TF 卡通过读卡器接入电脑，安装并打开 Raspberry Pi Imager：

   • Raspberry Pi Device 选择 RASPBERRY PI 4；

   • 操作系统选择 Other general-purpose OS -> Ubuntu -> Ubuntu Server 20.04.5 LTS (64-bit)；

   • 储存卡选择插入的 TF 卡；



2. 点击 NEXT，在弹出的窗口中选择 编辑设置：

   • 设置账号及密码（微空MVD35 飞行平台统一账号：micoair 密码：12345678）

   • 配置 WIFI 名称及密码



3. 点击 保存 ，并按照默认提示选择 是 写入镜像

2. 连接树莓派

工具：MobaXterm，官方下载链接：https://mobaxterm.mobatek.net/download-home-edition.html

1. 获取树莓派 IP

   • 将烧录好镜像的 TF 卡插入树莓派，接入电源即启动树莓派（启动树莓派后 30 秒内，树莓派会自动搜索并连接到步骤 1. 中配置的 WIFI）

   • 进入 WIFI 管理后台找到并复制名称为 raspberrypi 设备的 IP 地址

2. 局域网登录树莓派

   • 安装并打开 MobaXterm

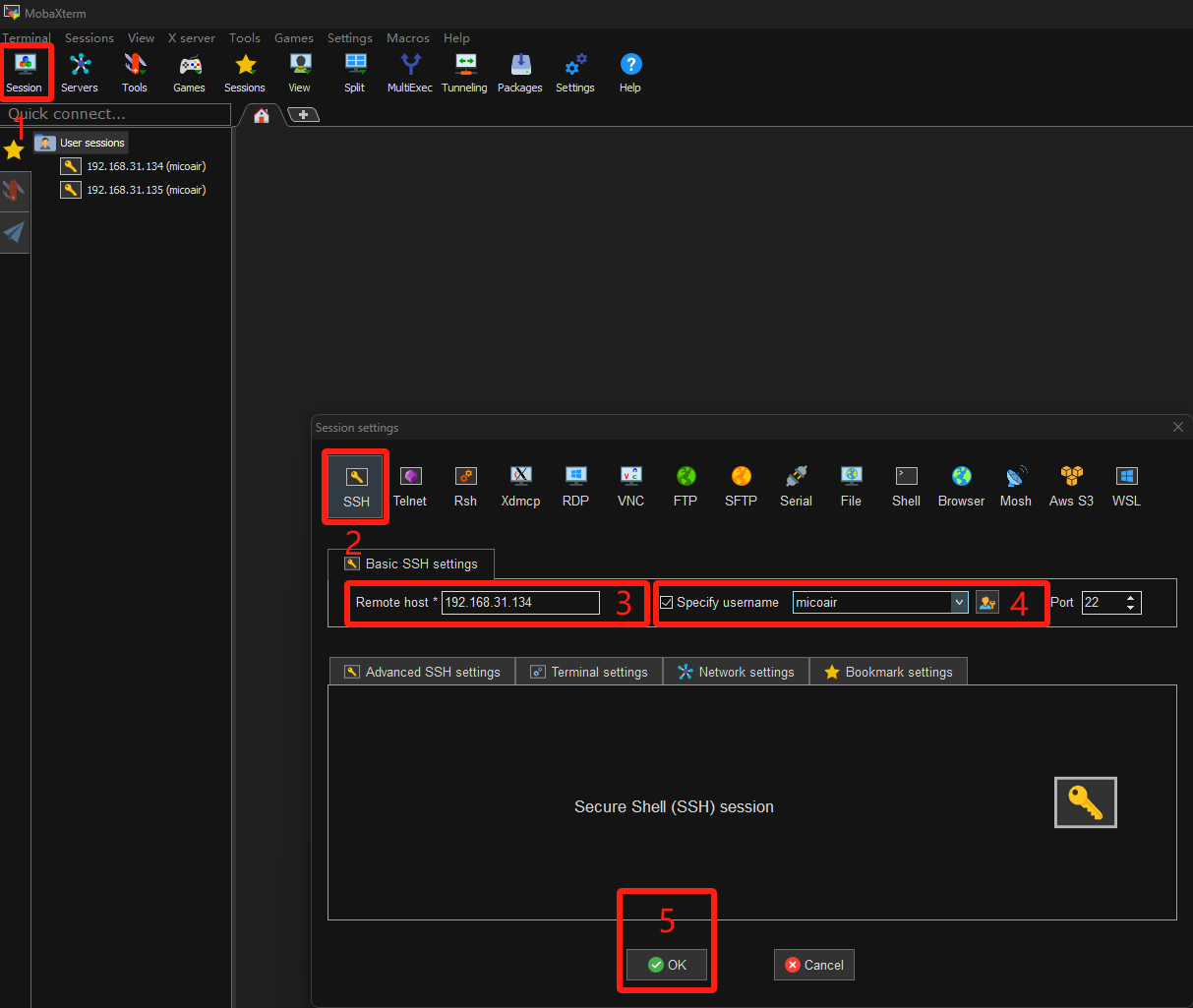

   • 在上方工具栏点击 Session，弹出的界面选择 SSH，在 Remote host 填入树莓派的 IP 地址，勾选 Specify username 并填入步骤 1. 中设置的用户名（MicoAir3.5'视觉版 飞行平台统一账号：micoair 密码：12345678），点击 OK 进行连接

   • 输入密码登录到树莓派（微空MVD35 飞行平台统一账号：micoair 密码：12345678）



3. 更新库文件

   复制代码

   sudo apt-get update
   sudo apt-get upgrade -y

3. 编译安装 librealsense SDK

官方安装文档：https://github.com/IntelRealSense/librealsense/blob/master/doc/installation.md

librealsense SDK 没有树莓派的预编译安装包，需要通过板上编译源代码进行安装

1. 安装依赖库、编译工具

   复制代码

   sudo apt-get install -y libssl-dev libusb-1.0-0-dev libudev-dev pkg-config libgtk-3-dev
   sudo apt-get install -y git wget cmake build-essential
   sudo apt-get install -y libglfw3-dev libgl1-mesa-dev libglu1-mesa-dev at

2. 下载 librealsense2 源代码

   复制代码

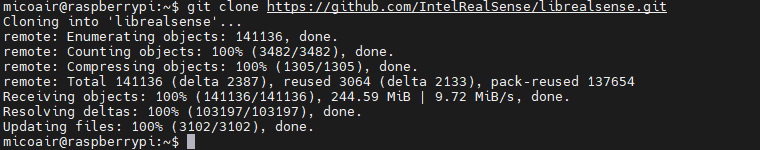

   git clone https://github.com/IntelRealSense/librealsense.git

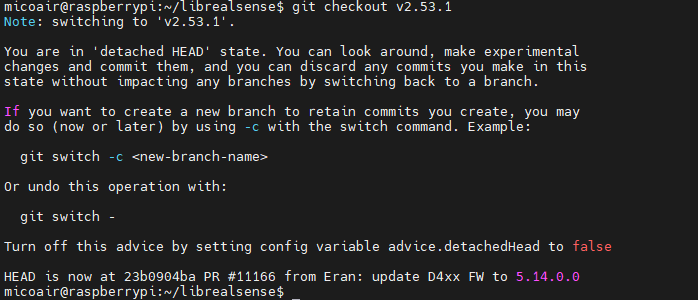

3. 切换到支持 T265 的分支

   复制代码

   cd librealsense
   git checkout v2.53.1

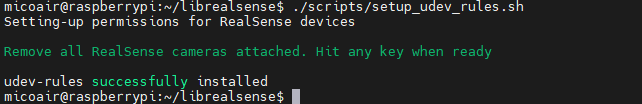

4. 运行权限配置脚本

   复制代码

   ./scripts/setup_udev_rules.sh

   按照提示断开 T265 并按下任意键运行配置脚本



5. 编译 librealsense2 SDK

   复制代码

   mkdir build && cd build

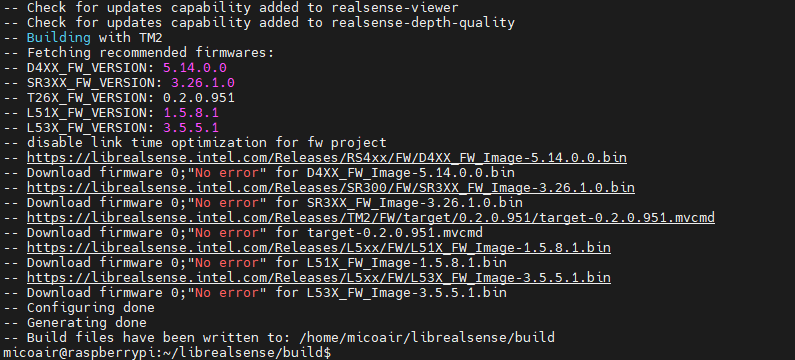

   cmake ../



   下面开始编译 librealsense SDK，编译过程耗时较长，本教程中使用的树莓派是 4G RAM 版本，可直接进行编译；若使用的树莓派是 2G RAM 版本，需要设置交换空间以避免编译过程内存不足而卡死，设置 2G 大小的交换空间，设置过程可参考：https://www.myfreax.com/how-to-add-swap-space-on-ubuntu-20-04/

   复制代码

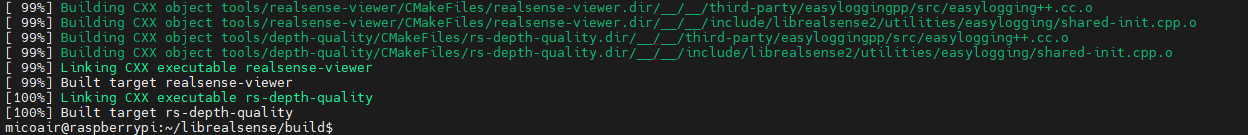

   make -j4



6. 安装及测试

   复制代码

   sudo make install
   realsense-viewer

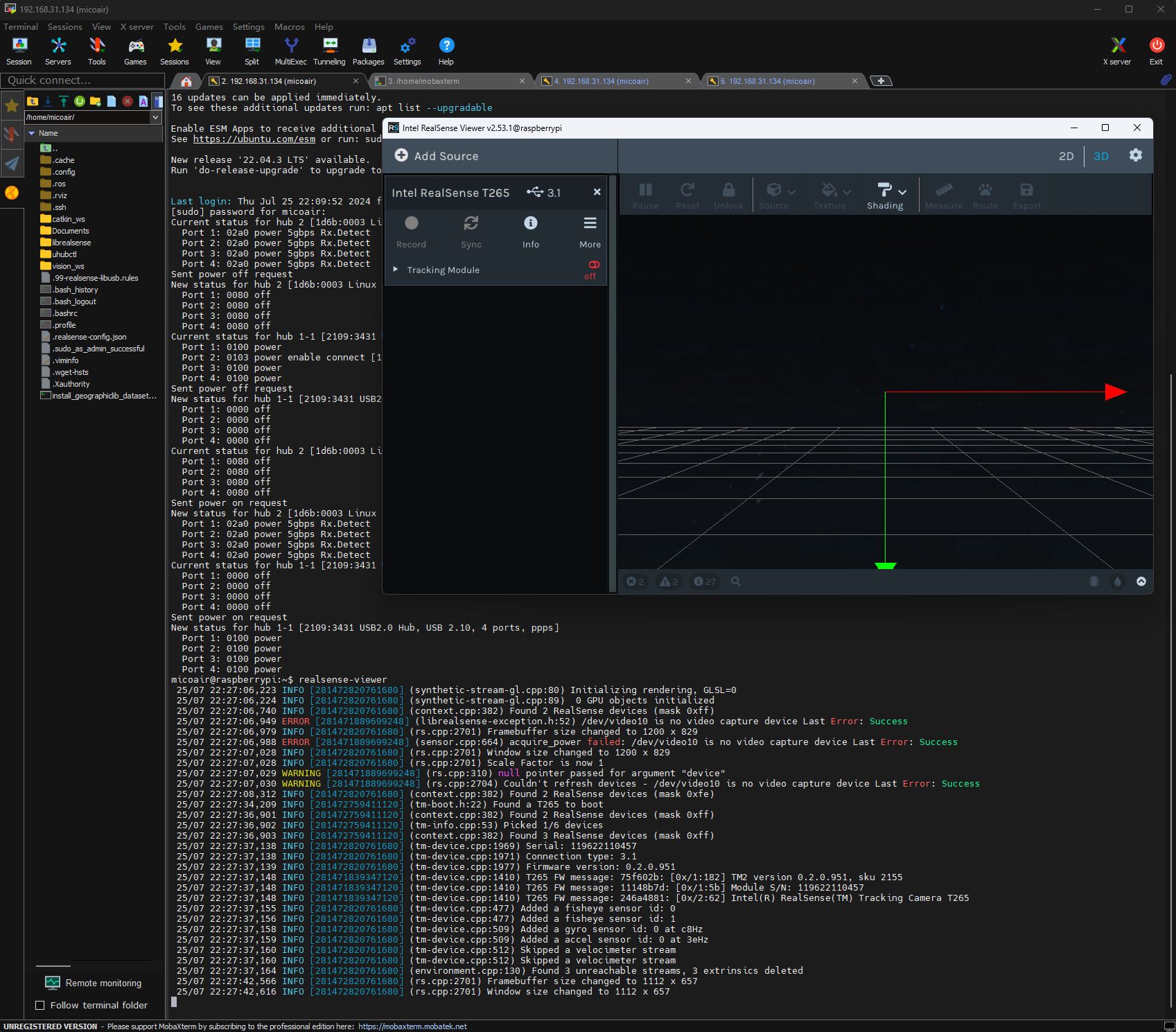

   安装完成后，realsense-viewer 指令会打开软件窗口（软件运行在树莓派上，并通过 SSH 连接将软件界面传回，并非运行于本地电脑，所以操作灵敏度不高）。注意：启动 Intel RealSense Viewer 后才能将 T265 插入树莓派 USB3.0 接口；

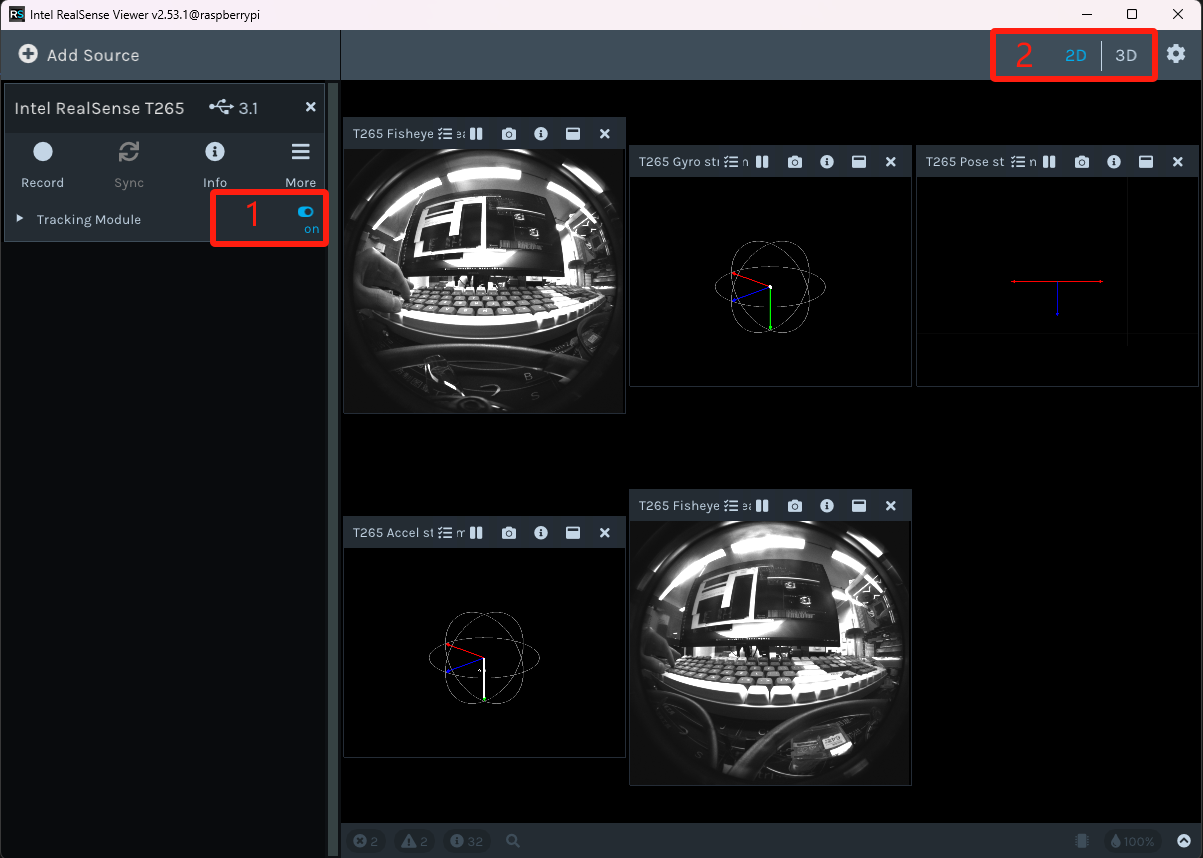

   软件会检测 T265 设备并在左侧边栏显示识别到的设备：



   将识别到的 T265 Tracking Module 滑块由 off 切换到 on；

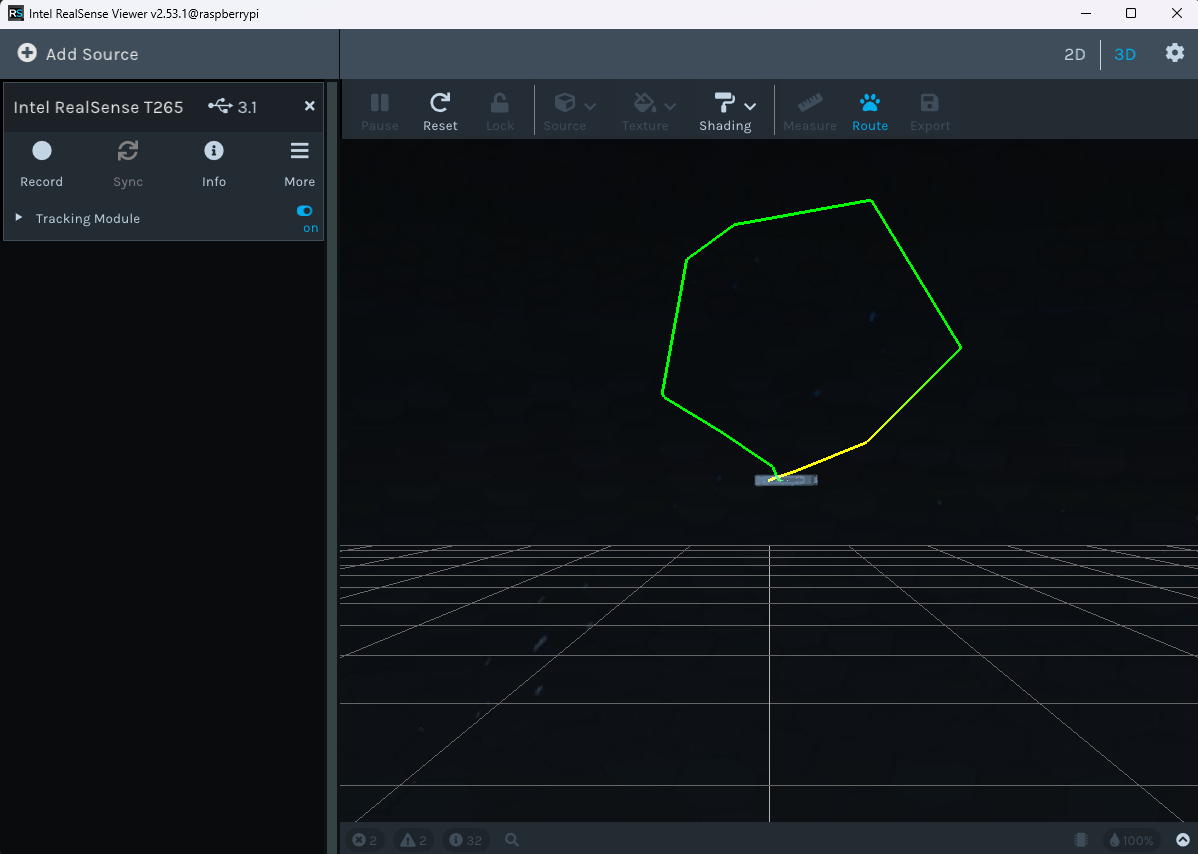

   2D 界面显示 T265 鱼眼图像，IMU 和姿态数据；3D 界面显示设备实时姿态及轨迹；可通过右上角按键切换 2D 和 3D 界面；

   软件正确识别到 T265 设备且数据显示正常，则 librealsense SDK 安装成功





4. 安装 ROS

官方安装文档：https://wiki.ros.org/noetic/Installation/Ubuntu

1. 添加 sources.list 和 keys

   复制代码

   sudo sh -c 'echo "deb http://packages.ros.org/ros/ubuntu $(lsb_release -sc) main" > /etc/apt/sources.list.d/ros-latest.list'
   sudo apt-key adv --keyserver 'hkp://keyserver.ubuntu.com:80' --recv-key C1CF6E31E6BADE8868B172B4F42ED6FBAB17C654

2. 安装桌面完整版

   复制代码

   sudo apt update
   sudo apt install -y ros-noetic-desktop-full

3. 更新环境配置

   复制代码

   source /opt/ros/noetic/setup.bash
   echo "source /opt/ros/noetic/setup.bash" >> ~/.bashrc
   source ~/.bashrc

4. 安装 rosdep

   复制代码

   sudo apt-get install -y python3-rosdep python3-rosinstall python3-rosinstall-generator python3-wstool build-essential
   sudo apt install python3-rosdep

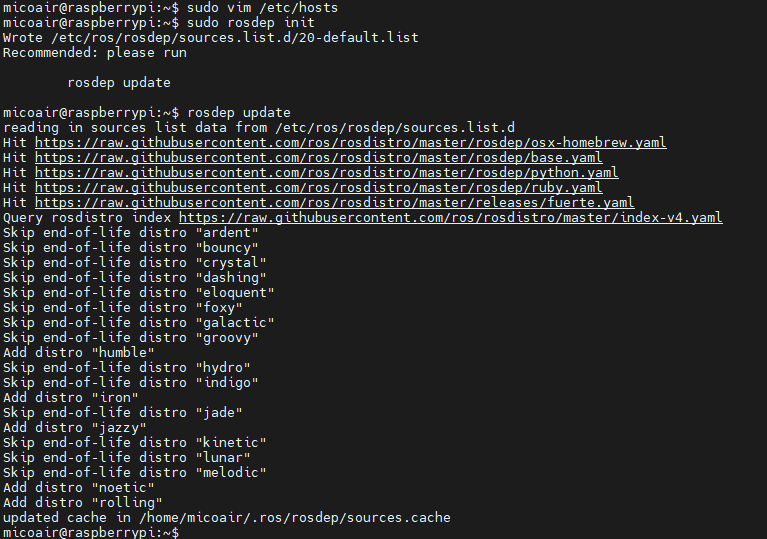

   sudo rosdep init
   rosdep update

   执行 sudo rosdep init 时，若显示连接不上 githubusercontent，可通过手动添加 host 解决，方法如下：

   复制代码

   sudo vim /etc/hosts

   在文档最后添加新行

   复制代码

   151.101.84.133 raw.githubusercontent.com

   保存并退出后，从 sudo rosdep init 处继续执行安装过程



5. 启动 ros 验证是否成功安装

   复制代码

   roscore

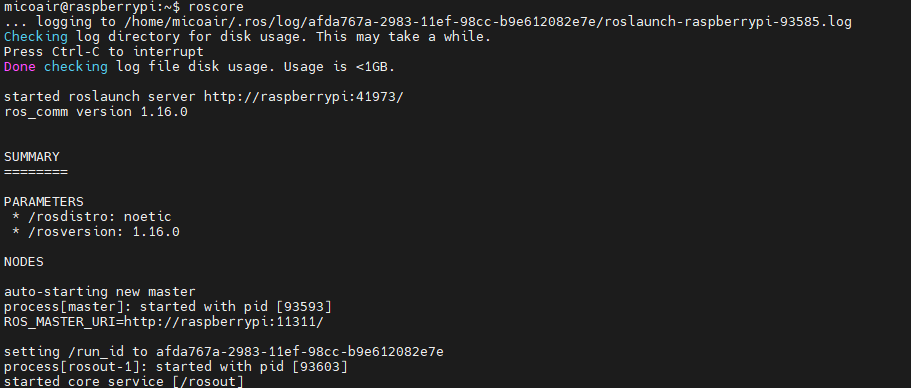

   显示以下信息则说明成功安装



5. 安装 Realsense-ros

官方安装文档：https://github.com/IntelRealSense/realsense-ros/blob/ros1-legacy/README.md

参考官方安装文档，采用 Method 2: The RealSense distribution，需要先安装好上文步骤 3. 中的 librealsense SDK 及步骤 4. 中的 ROS

1. 创建 catkin 工作环境

   复制代码

   mkdir -p ~/catkin_ws/src
   cd ~/catkin_ws/src/

2. 下载 Intel RealSense ROS 源代码并切换分支

   复制代码

   git clone https://github.com/IntelRealSense/realsense-ros.git
   git clone https://github.com/pal-robotics/ddynamic_reconfigure
   cd realsense-ros/
   git checkout `git tag | sort -V | grep -P "^2.\d+\.\d+" | tail -1`
   cd ..

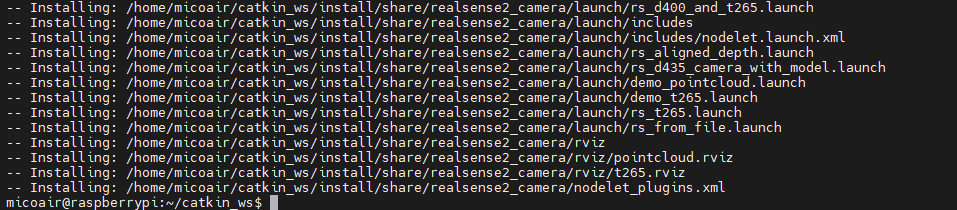

3. 编译并安装

   复制代码

   catkin_init_workspace
   cd ..
   catkin_make clean
   catkin_make -DCATKIN_ENABLE_TESTING=False -DCMAKE_BUILD_TYPE=Release
   catkin_make install





4. 配置环境变量

   复制代码

   echo "source ~/catkin_ws/devel/setup.bash" >> ~/.bashrc
   source ~/.bashrc

6. 安装 Mavros

官方安装文档：https://github.com/mavlink/mavros/tree/master/mavros#installation

参考官方安装文档，官方提供了预编译文件，可使用二进制安装，需要先安装好上文步骤 4. 中的 ROS

1. 下载脚本并通过脚本安装

   复制代码

   cd ~
   sudo apt-get install ros-noetic-mavros ros-noetic-mavros-extras
   wget https://raw.githubusercontent.com/mavlink/mavros/master/mavros/scripts/install_geographiclib_datasets.sh
   sudo chmod a+x install_geographiclib_datasets.sh
   sudo bash ./install_geographiclib_datasets.sh

   若 wget https://raw.githubusercontent.com/mavlink/mavros/master/mavros/scripts/install_geographiclib_datasets.sh 指令提示连接不上 githubusercontent，参考上文步骤 4. 中安装 ROS rosdep 的解决方法；

   安装过程没有详细日志输出且耗时不稳定，若长时间没有进展，尝试结束进程并重新执行 sudo bash ./install_geographiclib_datasets.sh



2. 修改连接波特率

• Ardupilot 固件，修改 apm.launch

  复制代码

  sudo vim /opt/ros/noetic/share/mavros/launch/apm.launch

  将文档中第五行波特率由 57600 改为 230400 （为保证飞控与树莓派通信带宽充足，推荐波特率为 115200 以上，根据实际使用需求确定，微空MVD35 飞行平台采用 230400 ）



• PX4 固件，修改 px4.launch

  复制代码

  sudo vim /opt/ros/noetic/share/mavros/launch/px4.launch

  将文档中第五行波特率由 57600 改为 460800 （为保证飞控与树莓派通信带宽充足，推荐波特率为 115200 以上，根据实际使用需求确定，微空MVD35 飞行平台采用 460800 ）



3. 启动 mavros 连接飞控

• Ardupilot 固件

  复制代码

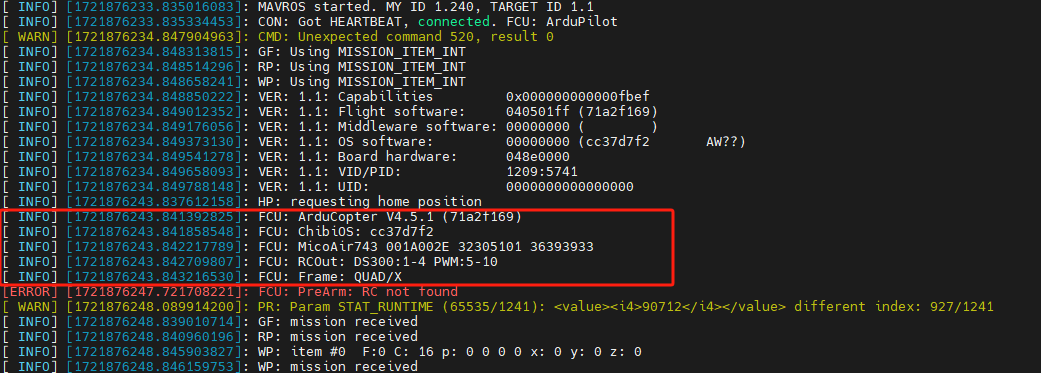

  roslaunch mavros apm.launch

  树莓派能接收到飞控状态信息，则连接成功



  也可通过查看 mavros 连接状态，确定是否连接成功，在另一终端输入下面指令查看连接状态，回传飞控状态则连接成功

  复制代码

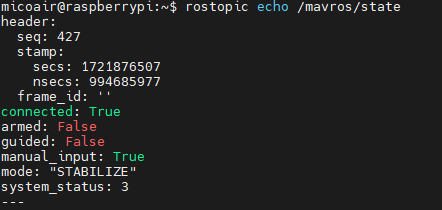

  rostopic echo /mavros/state



• PX4 固件

  复制代码

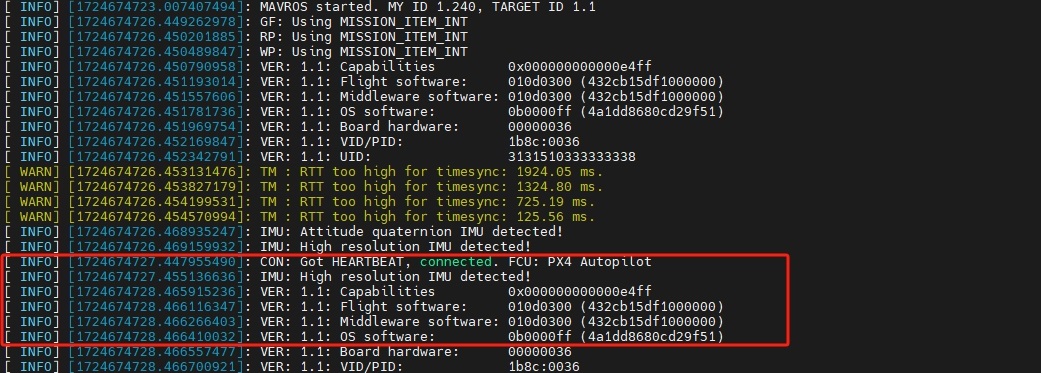

  roslaunch mavros px4.launch

  树莓派能接收到飞控状态信息，则连接成功



  也可通过查看 mavros 连接状态，确定是否连接成功，在另一终端输入下面指令查看连接状态，回传飞控状态则连接成功

  复制代码

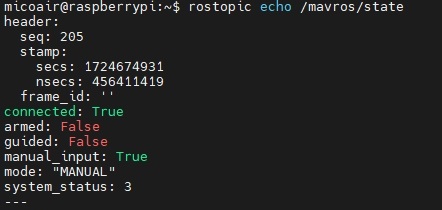

  rostopic echo /mavros/state



7. 配置 vision_to_mavros 坐标转化包

坐标系及 mavros 发布主题参考：https://github.com/thien94/vision_to_mavros

1. 创建 catkin 工作环境

   复制代码

   mkdir -p ~/vision_ws/src
   cd vision_ws/src

2. 下载坐标转化包源码

   复制代码

   git clone https://github.com/thien94/vision_to_mavros.git

3. 编译工作环境

   复制代码

   catkin_init_workspace
   cd ..

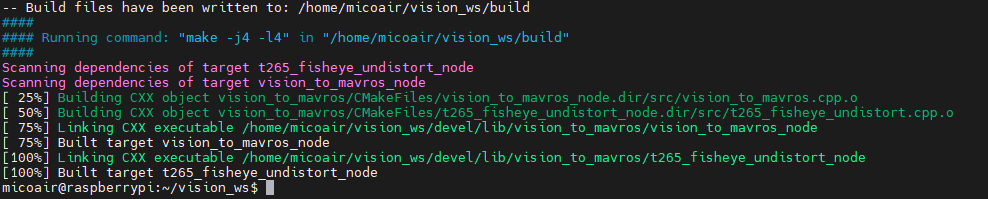

   catkin_make



4. 配置环境变量

   复制代码

   echo "source ~/vision_ws/devel/setup.bash" >> ~/.bashrc
   source ~/.bashrc

8. 安装 uhubctl （选装）

参考博客：https://blog.csdn.net/qq_51491920/article/details/123361881

T265 连接状态下树莓派开机会导致设备识别和数据读取异常，需要重新拔插 T265 以恢复正常，或通过安装 uhubctl （软件重启 USB 口）以解决 T265 需要硬件插拔的问题

微空MVD35 飞行平台已安装 uhubctl，且配置了开机自动初始化脚本，开机自动重启 USB 口，可直接使用 T265（见下文 方法三）

1. 安装依赖库

   复制代码

   sudo apt-get install libusb-1.0-0-dev

2. 下载源代码

   复制代码

   cd ~
   git clone https://github.com/mvp/uhubctl

3. 编译与安装

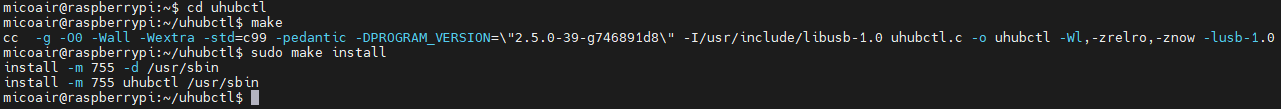

   复制代码

   cd uhubctl
   make
   sudo make install



4. 重启 USB

   • 方法一：通过指令直接重启 USB 口

     复制代码

     sudo uhubctl -l 2 -a cycle -p 1-4

   • 方法二：设置启动终端时自动重启 USB ；打开多个终端时，只需重启 USB 一次

     复制代码

     sudo vim /etc/profile

     在文档最后添加新行

     复制代码

     sudo uhubctl -l 2 -a cycle -p 1-4

     保存并退出，重新连接终端时生效

   • 方法三：通过开机自动化脚本重启 USB 口，开机即可直接使用 T265

     复制代码

     sudo vim /etc/rc.local

     输入开机启动脚本

     复制代码

     #!/bin/bash -e

     sleep 1
     sudo uhubctl -l 2 -a cycle -p 1-4

     exit 0

     保存并退出，重新启动树莓派生效

9. 安装 pymavlink （选装）

官方安装文档：https://github.com/ArduPilot/pymavlink

Pymavlink 通过 Python 语言实现 MAVLink 协议，可用于实现 python 脚本进行飞控通信控制等功能

MicoAir3.5'视觉版 飞行平台已安装 pymavlink，支持扩展 Python 应用

1. 创建 python 软连接

   复制代码

   sudo ln -s /usr/bin/python3 /usr/bin/python

2. 安装 python pip

   复制代码

   sudo apt-get install -y python3-pip

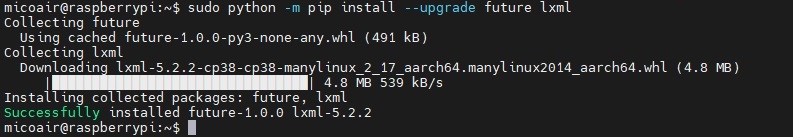

3. 使用 pip 安装依赖库

   复制代码

   sudo python -m pip install --upgrade future lxml



4. 使用 pip 安装 pymavlink

   复制代码

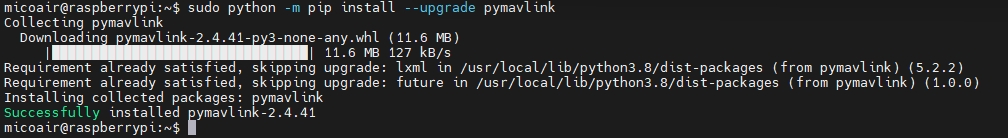

   sudo python -m pip install --upgrade pymavlink



10. 节点测试

在 MobaXterm 上打开四个终端，连接到树莓派，分别在四个终端中测试不同节点

1. T265 节点

   复制代码

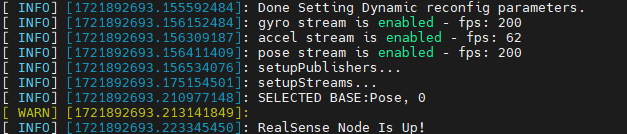

   roslaunch realsense2_camera rs_t265.launch



2. mavros 节点

• Ardupilot 固件

  复制代码

  roslaunch mavros apm.launch



• PX4 固件

  复制代码

  roslaunch mavros px4.launch

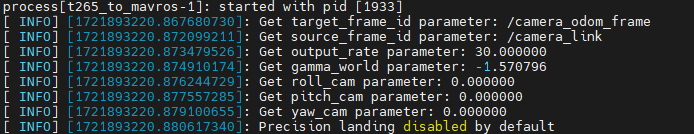

3. vision_to_mavros 节点

   复制代码

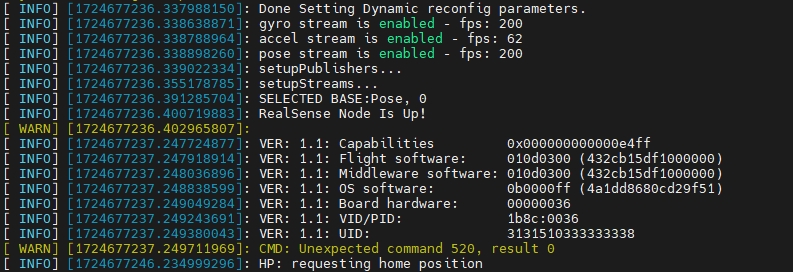

   roslaunch vision_to_mavros t265_tf_to_mavros.launch



4. 查看数据及状态

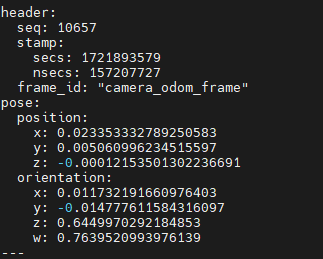

   • 位置与方向数据

     复制代码

     rostopic echo /mavros/vision_pose/pose



   • 数据帧频率

     复制代码

     rostopic hz /mavros/vision_pose/pose



   • 飞控连接状态

     复制代码

     rostopic echo /mavros/state



5. 一次启动所有节点

• Ardupilot 固件

  • t265_all_nodes.launch 脚本可同时启动 T265， mavros， vision_to_mavros 节点，默认启动 mavros 节点为 apm.launch

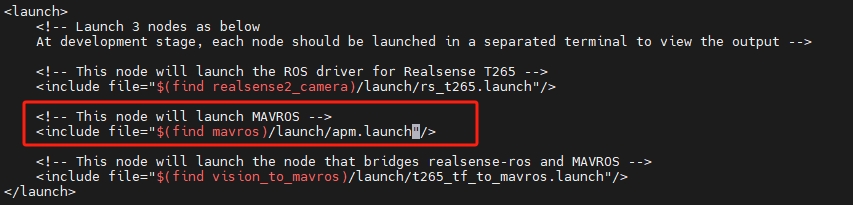

  • 确认 t265_all_nodes.launch 脚本 mavros 节点为 apm.launch

    复制代码

    vim vision_ws/src/vision_to_mavros/launch/t265_all_nodes.launch



  • 启动 t265_all_nodes.launch 脚本

    复制代码

    roslaunch vision_to_mavros t265_all_nodes.launch



• PX4 固件

  • t265_all_nodes.launch 脚本可同时启动 T265， mavros， vision_to_mavros 节点，默认启动 mavros 节点为 apm.launch

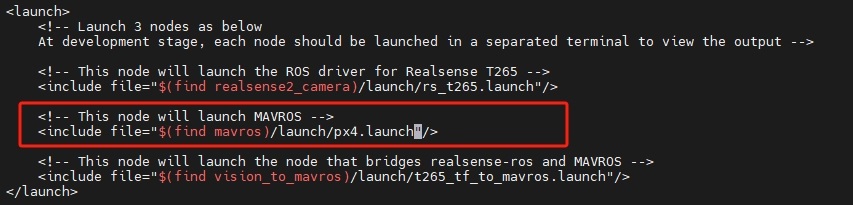

  • 修改 t265_all_nodes.launch 脚本 mavros 节点为 px4.launch

    复制代码

    vim vision_ws/src/vision_to_mavros/launch/t265_all_nodes.launch



  • 启动 t265_all_nodes.launch 脚本

    复制代码

    roslaunch vision_to_mavros t265_all_nodes.launch



11. 姿态轨迹可视化

通过 rviz 机器人可视化工具，可以实时监测无人机飞行姿态与轨迹等

1. 启动 T265，mavros，vision_to_mavros 节点

   复制代码

   roslaunch vision_to_mavros t265_all_nodes.launch

2. 在 rviz 中查看姿态与轨迹

   • 启动 rviz （此时 rviz 运行于树莓派上，并通过 SSH 连接将软件界面传回，并非运行于本地电脑，所以操作灵敏度不高）

     复制代码

     rosrun rviz rviz

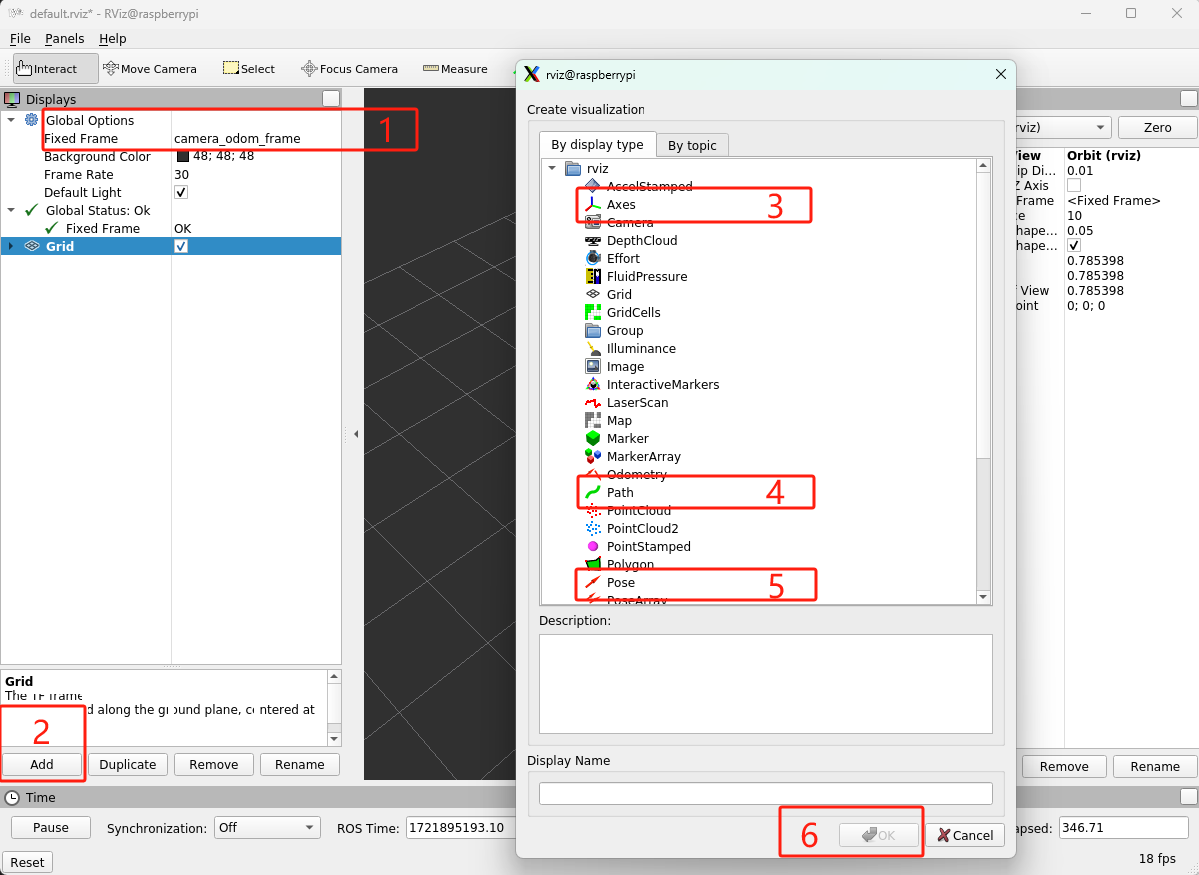

   • 将 Fixed Frame 设置为 camera_odom_frame，添加想要查看的数据，常见有 Axes Path Pose 等



   • 在添加的 Axes 中，将 Reference Frame 设置为 camera_odom_frame，Length 及 Radius 可根据空间场景设置大小

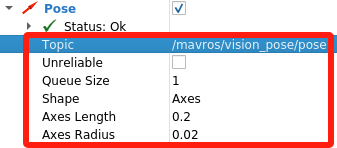

   • 在添加的 Pose 中，将 Topic 设置为 /mavros/vision_pose/pose，Queue Size 设置为 1，Shape 设置为 Axes，Axes Length 及 Axes Radius 可根据机架大小设置

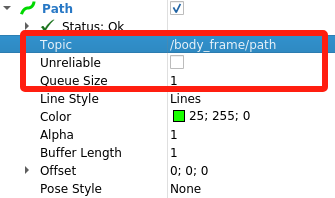

   • 在添加的 Path 中，将 Topic 设置为 /body_frame/path，Queue Size 设置为 1

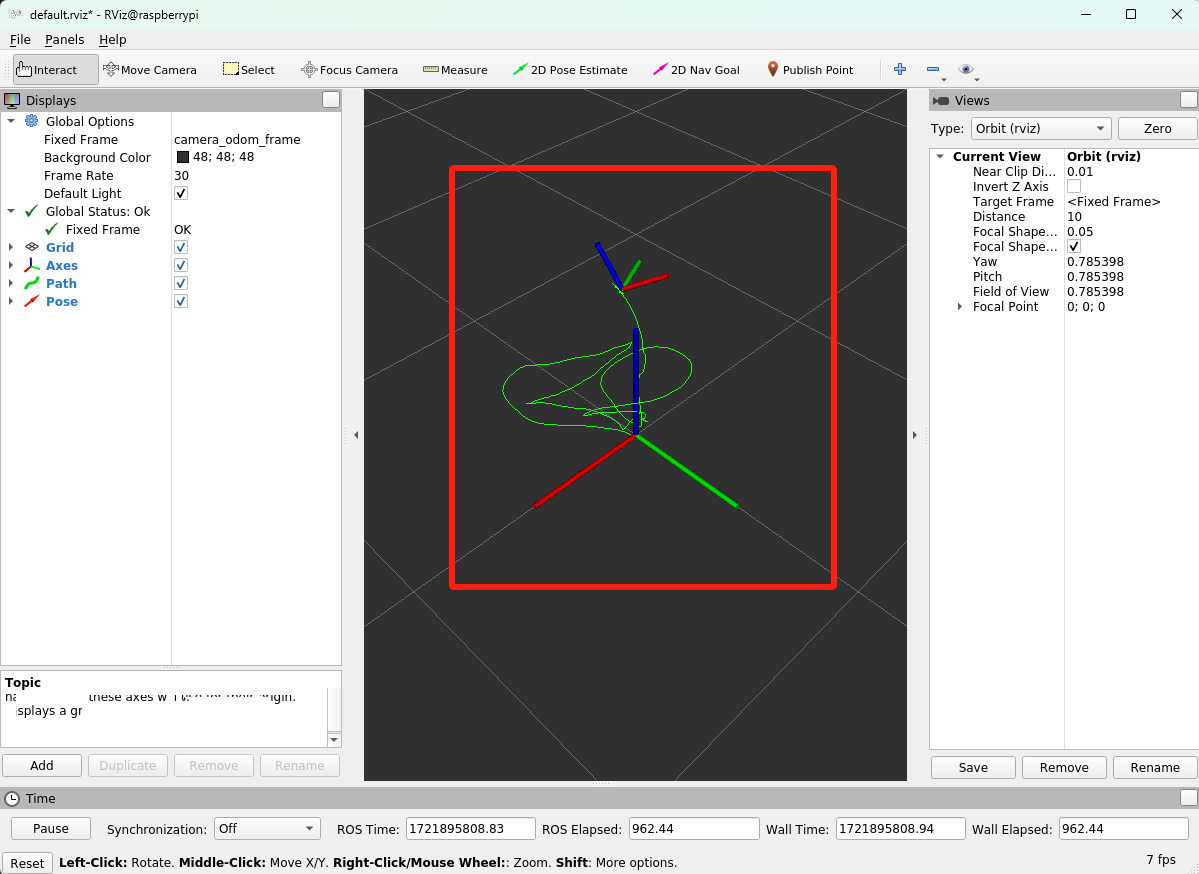

3. 移动无人机或控制飞行过程中，rviz 将会实时显示无人机姿态和轨迹



树莓派4B+T265 机载电脑环境配置完成，后续内容请参考微空科技无人机视觉导航教程系列《镜像迁移使用篇》
