微空助手下载和使用说明

微空助手下载

[v0.9.21]
点击下载

微空助手软件基于.NET Framework 4.7.2开发，如果无法打开软件，请检查windows系统是否已安装了此运行库。

.NET Framework 4.7.2官方下载

连接并设置传感器

这个是传感器连接说明，数传的请看下一节！
这个是传感器连接说明，数传的请看下一节！
这个是传感器连接说明，数传的请看下一节！

需要使用一个USB转TTL模块连接传感器（比如MTF-01)到电脑。

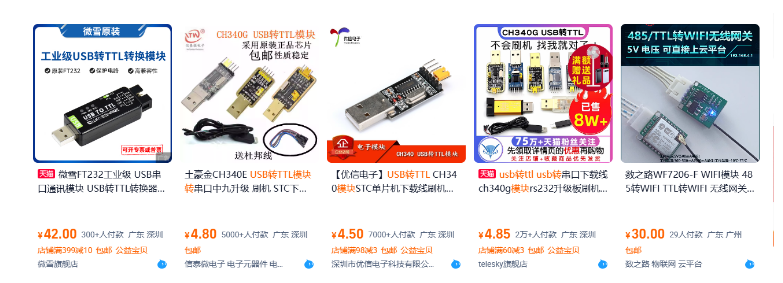

注意TTL模块有很多种型号，所对应的驱动也不一样，对应驱动需要到相关厂商官网下载，或者向卖家索取。常见的USB-转TTL芯片有FT232、CP2102、CH340等等。

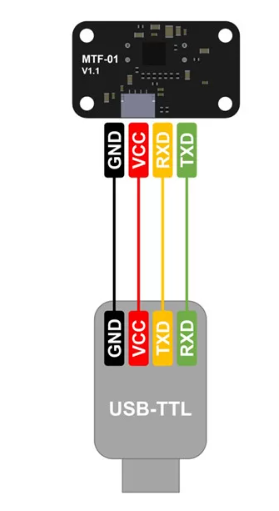

注意传感器和TTL模块之间的TX与RX需要交叉连接！
注意传感器和TTL模块之间的TX与RX需要交叉连接！
注意传感器和TTL模块之间的TX与RX需要交叉连接！

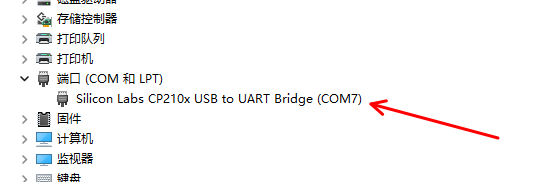

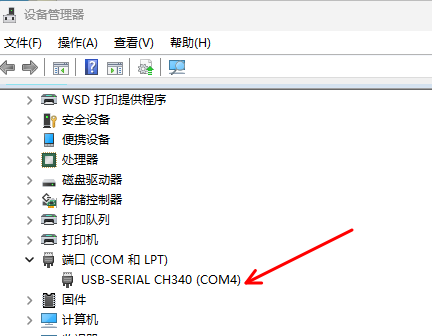

成功安装TTL模块驱动后，正常情况下可以在windows的设备管理器列表中找到对应的端口号，如下图所示：

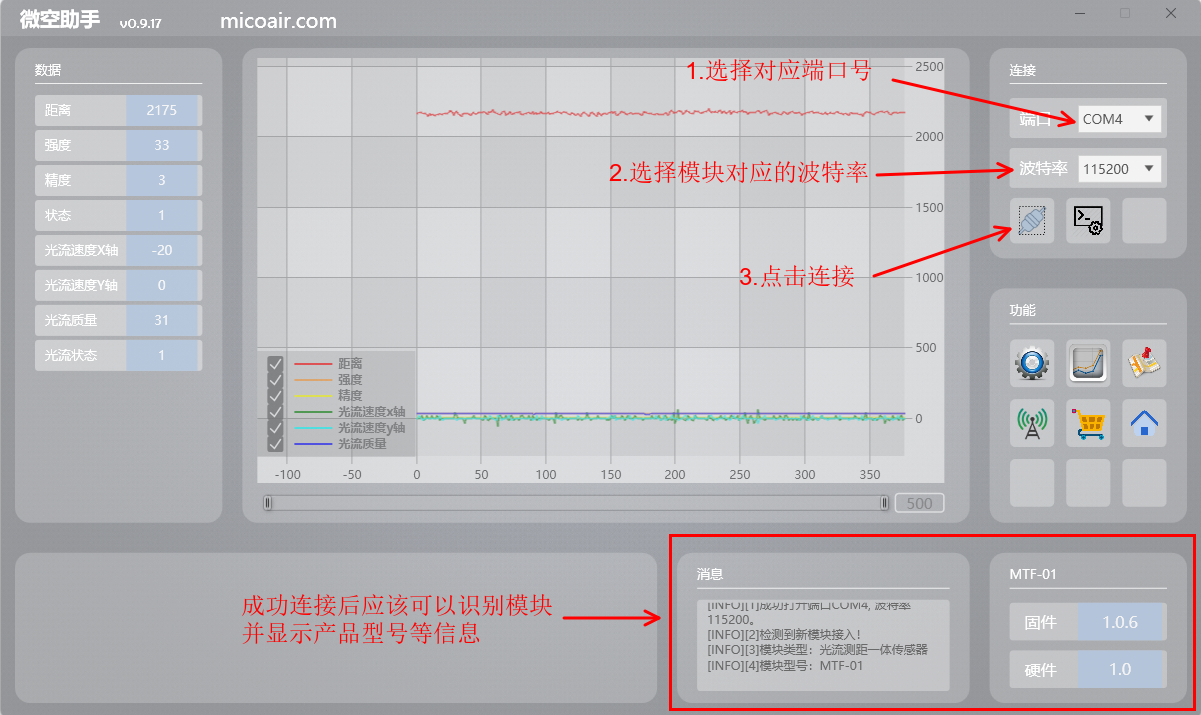

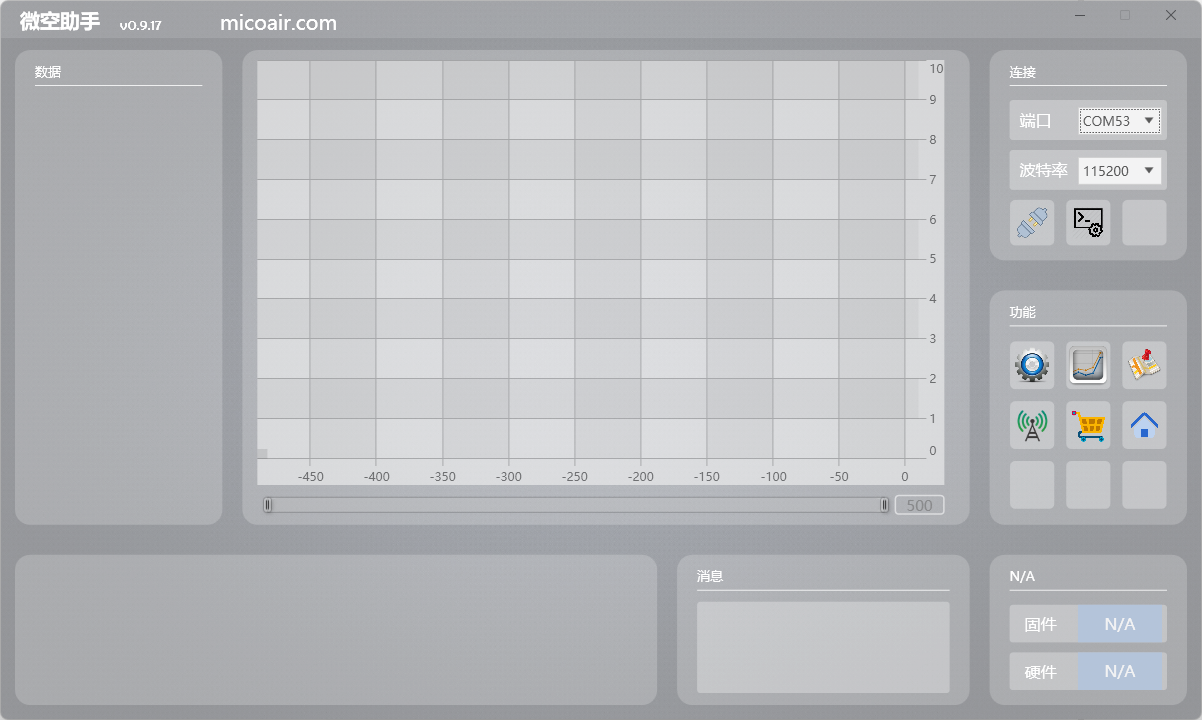

打开微空助手，按照以下步骤连接传感器：

1. 选择对应的端口号（前面设备管理器里列出的）
2. 选择模块对应的波特率，比如MTF-01/02等产品均使用115200波特率
3. 点击连接按钮
4. 正确连接模块后下方应该会显示当前连接的模块型号相关信息

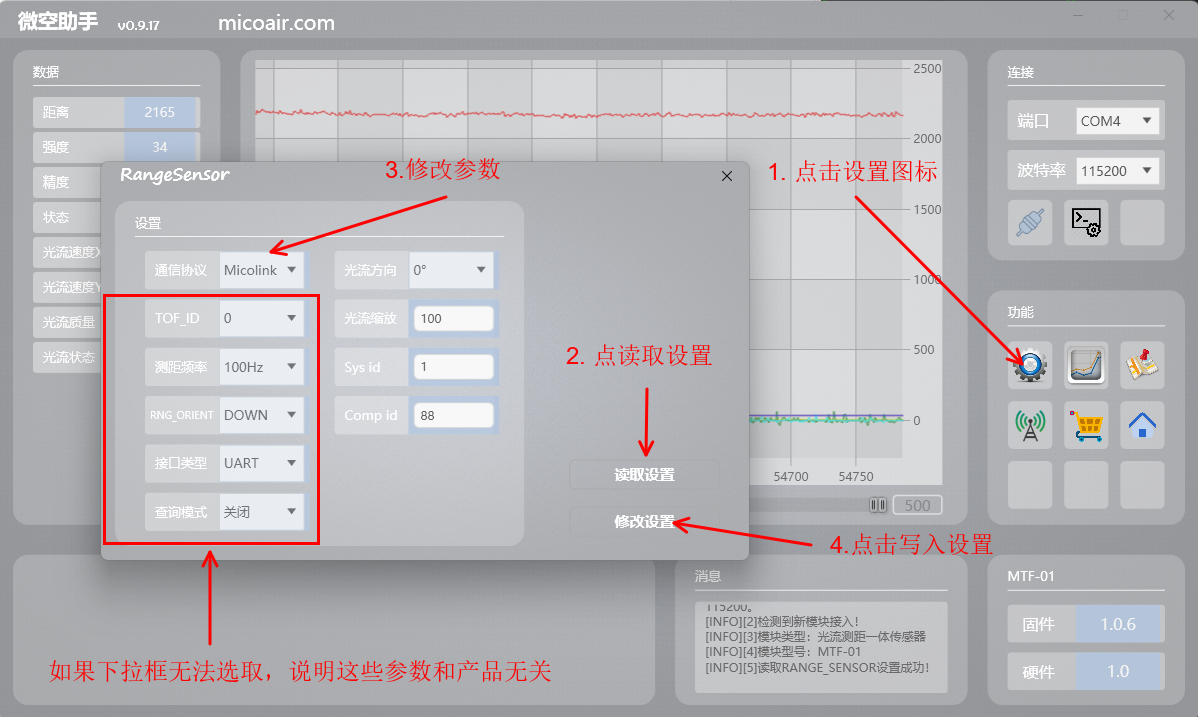

设置传感器

1. 点击功能栏的设置图标，唤出传感器设置页面（需要先成功识别到传感器，否则点击图标没有反应）
2. 在传感器设置页面中，先点击读取设置
3. 修改完参数后，点击修改设置
4. 注意消息栏会有写入参数成功的提示

连接并设置数传

USB连接微空数传到PC，打开设备管理器查看端口号（需要提前安装驱动）。
CP2102驱动安装教程(Windows)

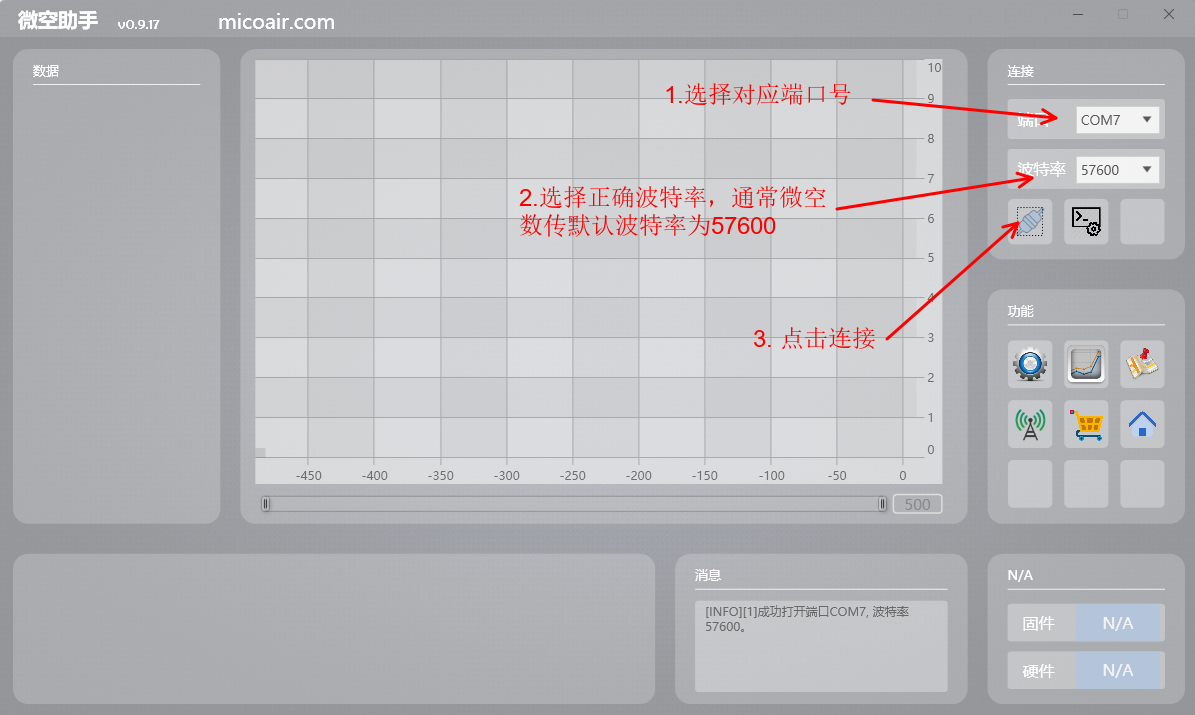

打开微空助手软件，按照以下步骤进行连接

1. 选择数传对应的端口号
2. 选择波特率，通常微空数传默认波特率为57600
3. 点击连接按钮

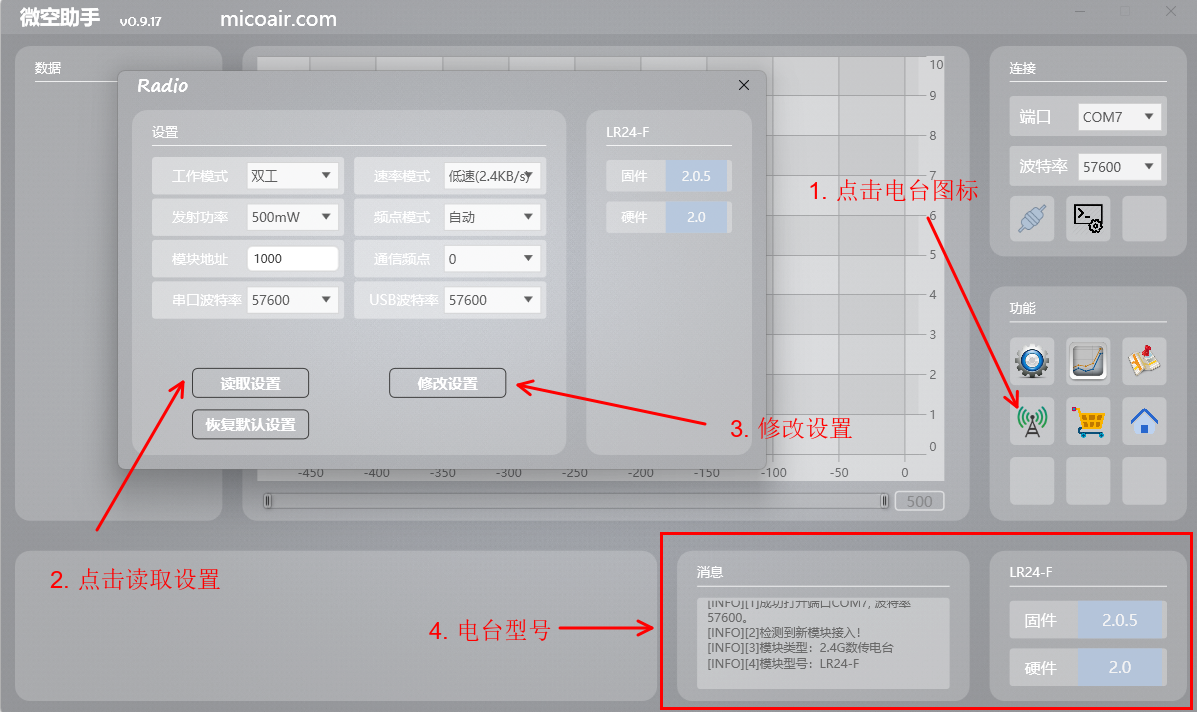

此时界面仍不会有变化。需要点击功能栏里的电台图标，唤出设置界面，此时若连接正常微空助手将会获取到数传模块的型号等配置信息。

• 第一次打开设置界面需要先点击读取设置
• 如果修改了数传参数，点击修改设置，将参数写入到模块

FAQ

1.COM口拒绝访问/端口被占用无法打开

首先打开windows系统的设备管理器，检查驱动是否正常安装（没有显示感叹号）。
然后检查电脑是否打开了其它占用端口的软件比如QGC之类的，可以关闭其它软件或者重启电脑。

2.设置图标点不开/点击无反应

当接线不正确或者各种连接问题导致上位机无法识别传感器型号时，此时点击设置图标是没有反应的。请检查下接线连通性、TTL模块、以及RxTx是否有交叉连接。
