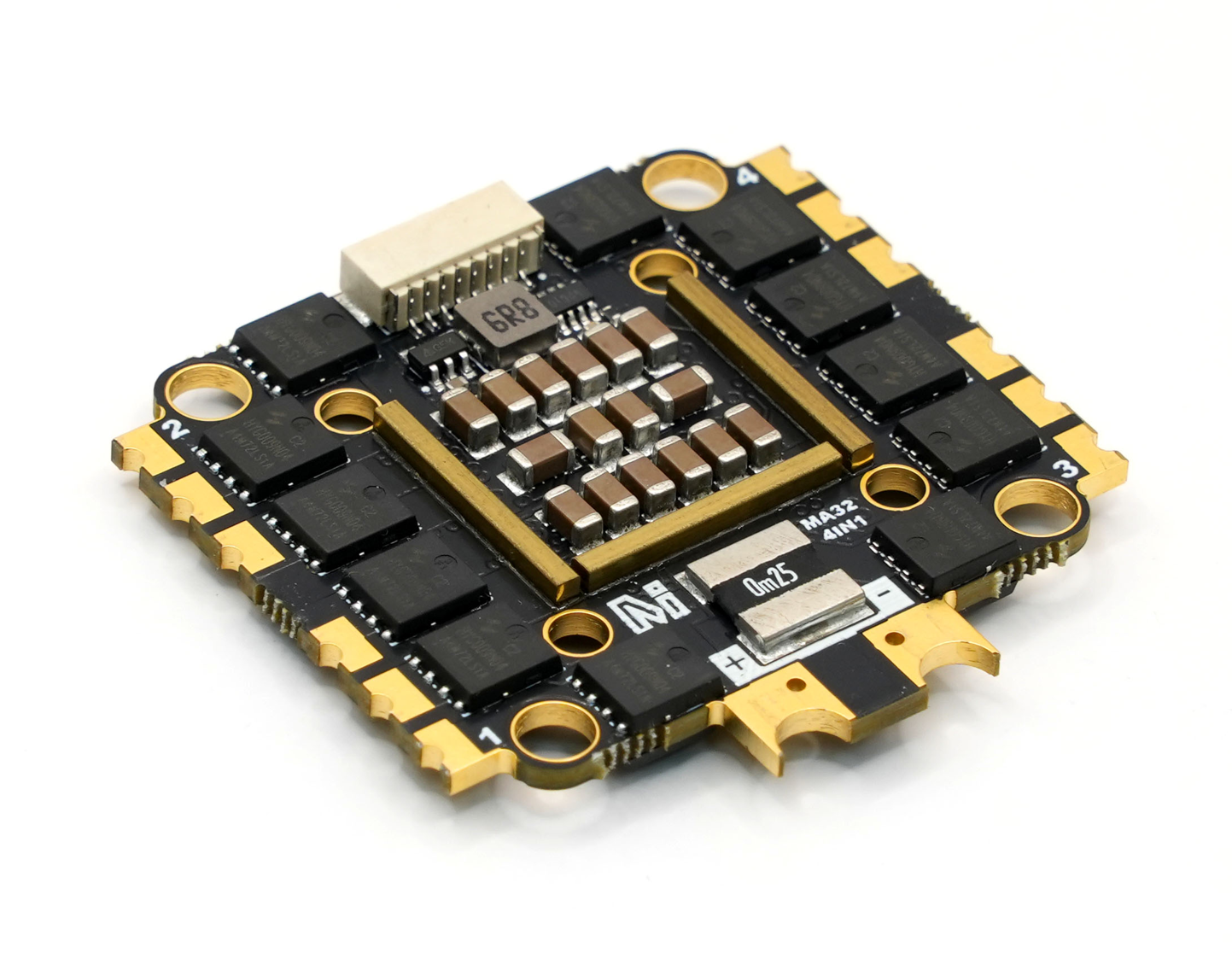

微空55A四合一AM32电调用户手册

产品购买

微空科技企业店

电调参数

• 电调固件：AM32_F4A_4IN1_F421_2.17
• PWM载频：48KHz
• 电调协议：PWM/DShot300/DShot600 （推荐使用DShot300）
• 电源输入支持：2-6S (5.6V-27V)
• 最大持续工作电流：55A x 4路 （需有良好散热，不能工作在密封环境下）
• MOSFET参数：40V 0.75毫欧超低内阻
• 电流计输出：12.75mV/A
• 安装孔位：20*20mm(3mm孔径）；30.5x30.5mm(4mm孔径）
• 重量：14g
• 推荐使用场景：3.5-10寸FPV穿越机

电调配置工具

https://am32.ca/configurator
推荐通过Betaflight或者INAV飞控来连接电调到配置工具。

注意事项

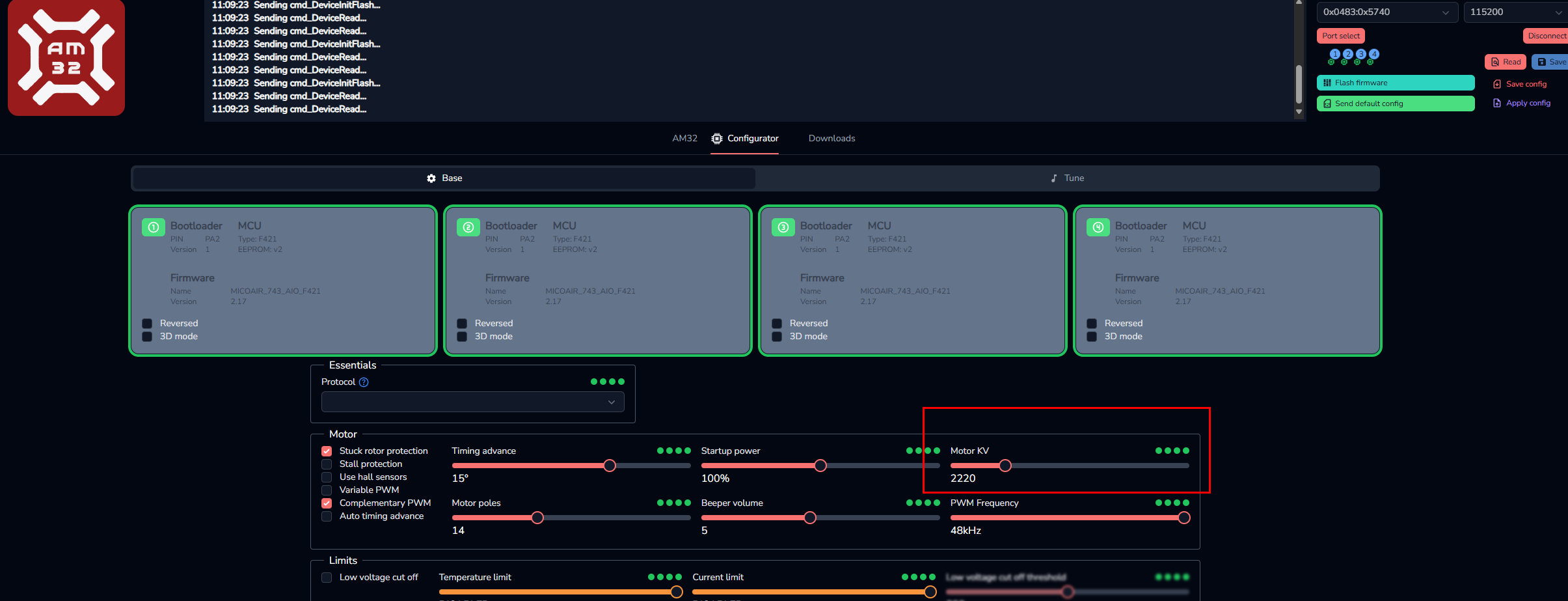

AM32电调固件主要适配常规穿越机电机，默认kv值参数为2220.
如果使用低KV值的大电机或者较高KV值的小电机，需要手动修改配置改项参数，否则可能电机转速无法达到预期效果。

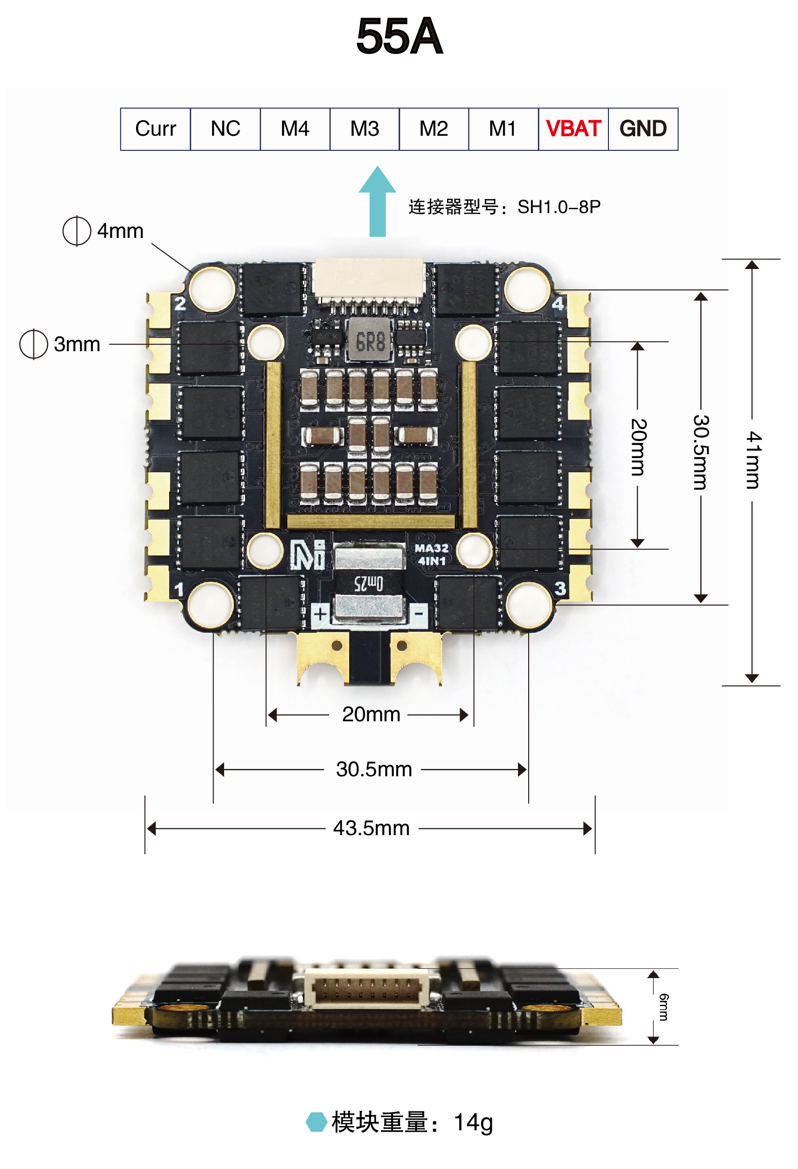

尺寸和接口线序定义

• Curr：电流计输出接口
• NC: 无需连接
• M1-M4: 电机控制信号输入
• VBAT：电池电压输出，通常用于给飞控供电。比如电调接入6S电池，VBAT电压就是6S（22.2V）
• GND：电源地

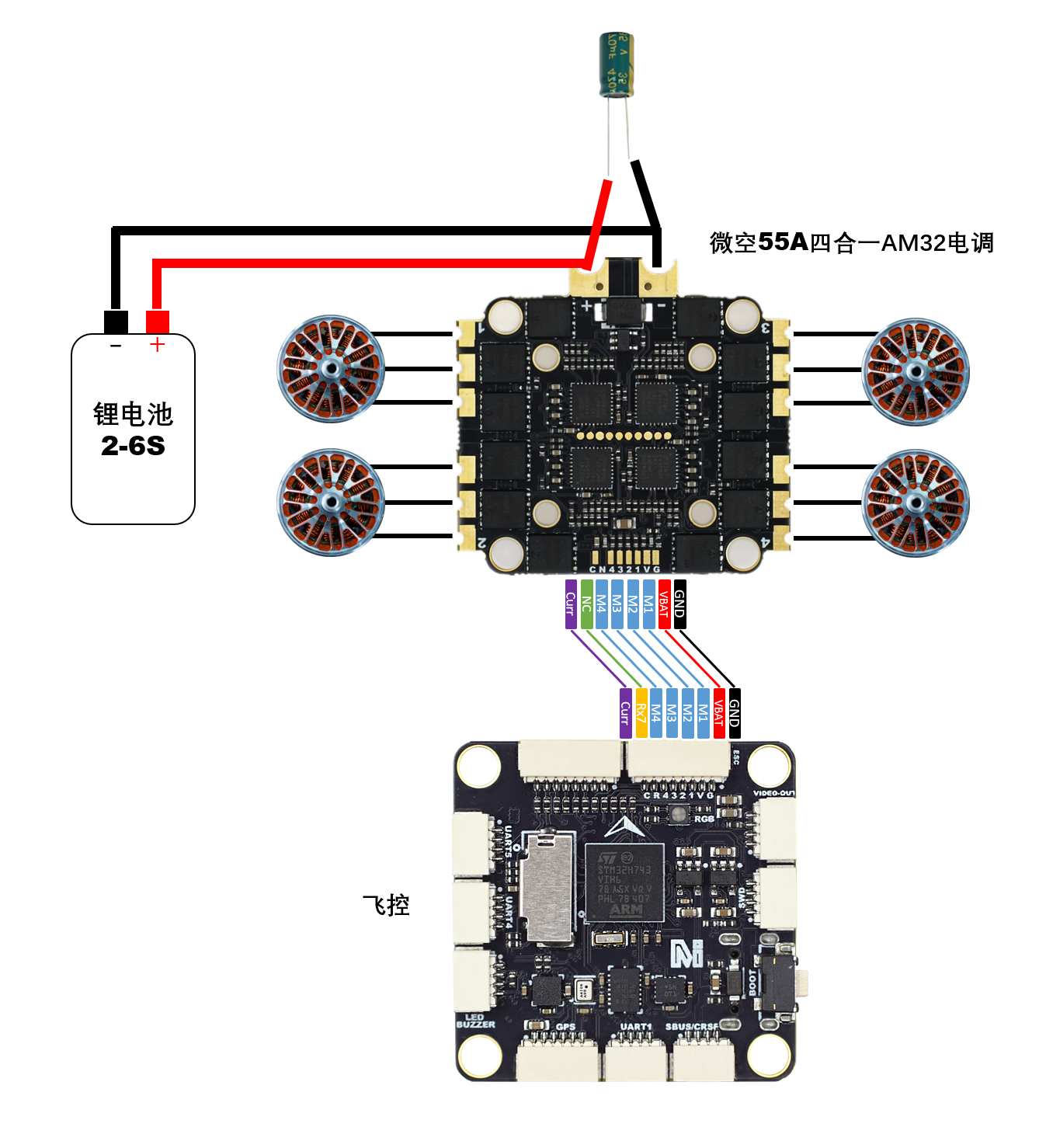

电调接线示意图
