ublox GPS 模块波特率配置指南

1. 背景与目的

在跨飞控固件使用ublox系列 GPS 模块时，常因波特率不匹配导致无法识别。例如，Ardupilot 固件常将 GPS 波特率修改为非标准值（如 230400），而 Betaflight 仅支持 115200 及以下波特率 ，这将导致Betaflight无法识别在Ardupilot固件上使用过的GPS。

本指南将指导你使用 u-blox 官方工具 U-Center 修改 GPS 模块波特率，以确保其兼容 Betaflight 等固件。

2. 准备工作

软件准备

U-Center：

请下载并安装 U-Center（教程使用 24.05 版本）。

• 下载地址：u-blox U-Center

驱动程序：

确保电脑已安装 USB 转 TTL 模块对应的驱动。

• CH340/CH341：下载地址
• CP210x：下载地址

硬件准备

• ublox GPS 模块（微空MG-A01/M10G-5883/MG-902等）
• USB 转 TTL 串口工具
• 连接线材（2.54mm 杜邦线 / SH1.0 端子线）

---

3. 硬件连接

使用 USB 转 TTL 模块连接 GPS 时，必须遵循 交叉接线 原则 ：

USB 转 TTL 模块	GPS 模块	说明
5V	5V	供电
GND	GND	地线
TXD	RX	注意：发送接接收
RXD	TX	注意：接收接发送

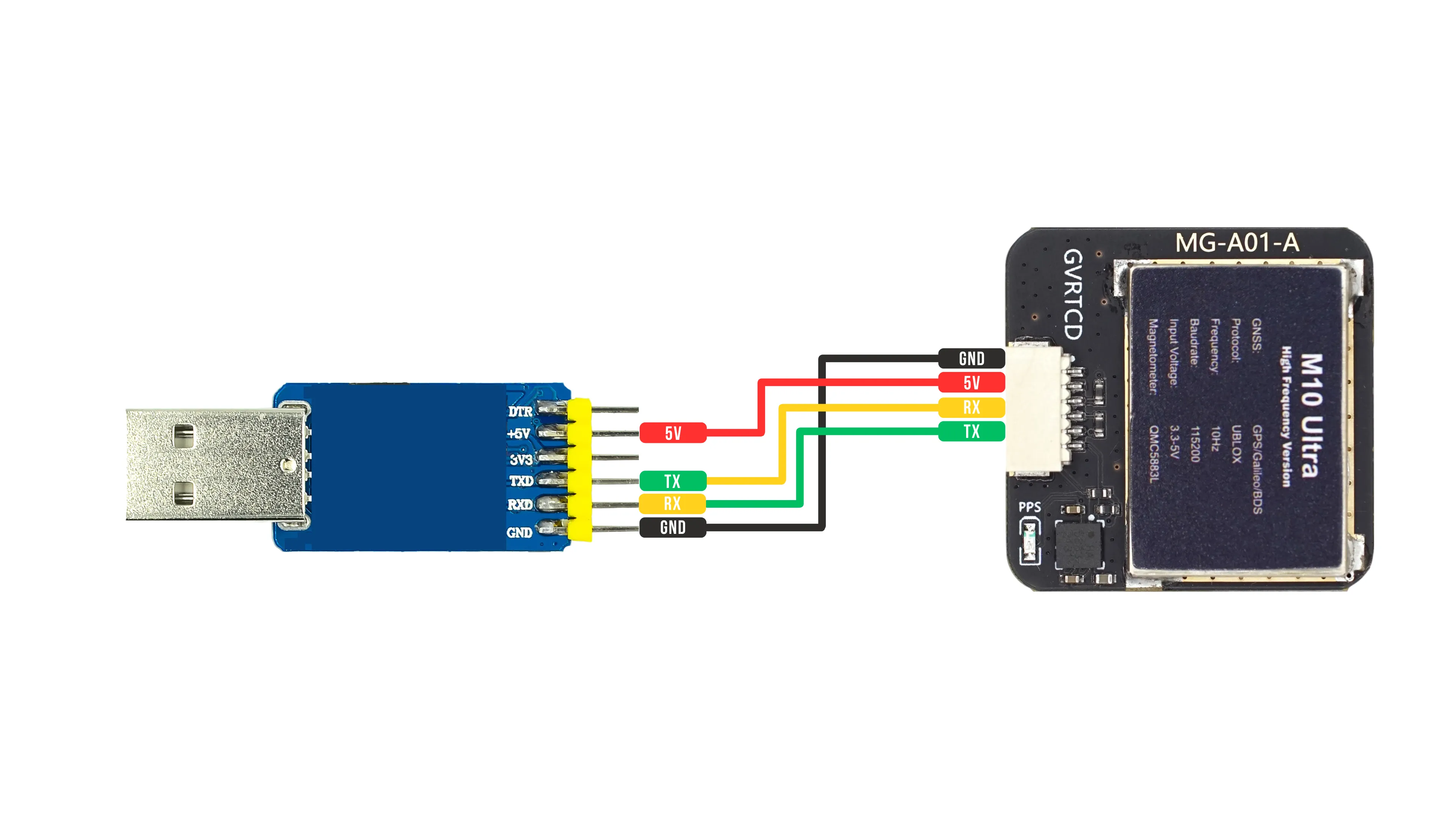

接线示意图：

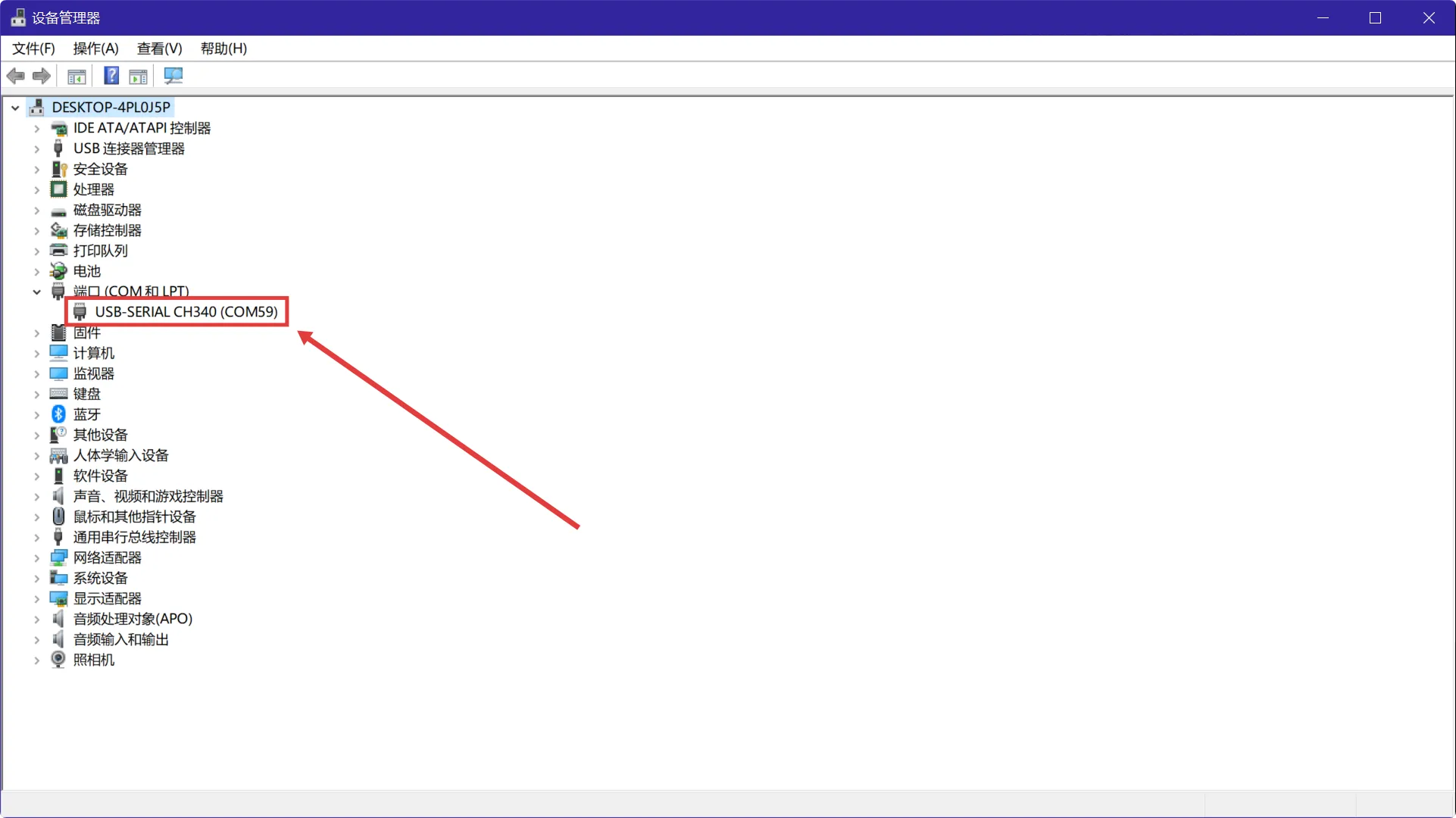

连接电脑后，请进入 Windows 设备管理器 -> 端口 (COM 和 LPT)，确认设备已被识别并记下 COM 端口号（例如 COM59） 。

---

4. 软件配置步骤

步骤一：建立通信

1. 打开 U-Center 软件。

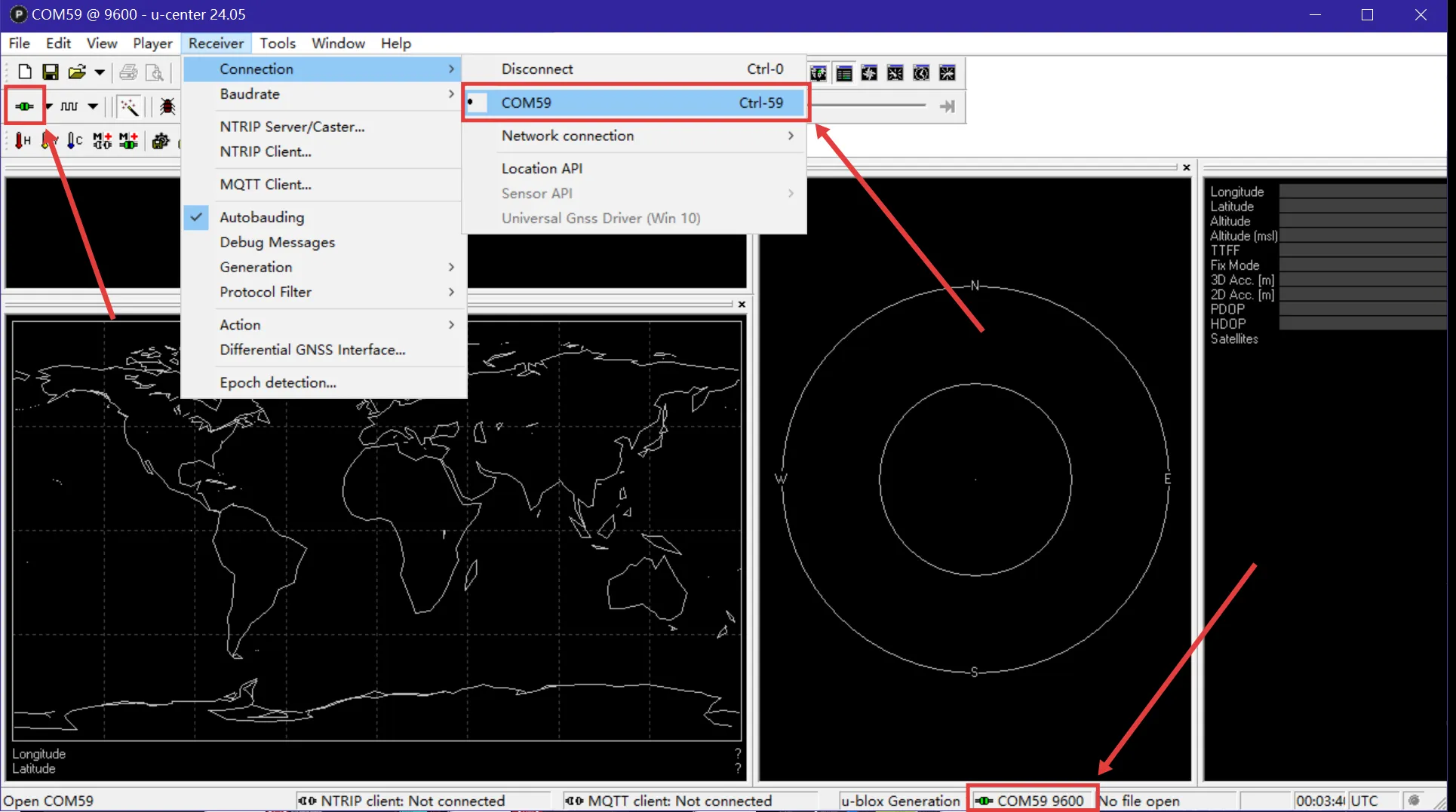

2. 点击菜单栏 Receiver -> Autobauding（开启自动波特率识别）。

3. 点击 Receiver -> Connection -> 选择对应的 COM 端口 。


4. 连接成功标志：底部状态栏图标变绿并闪烁，显示当前识别到的波特率（如下图所示为 9600）。

步骤二：读取当前参数

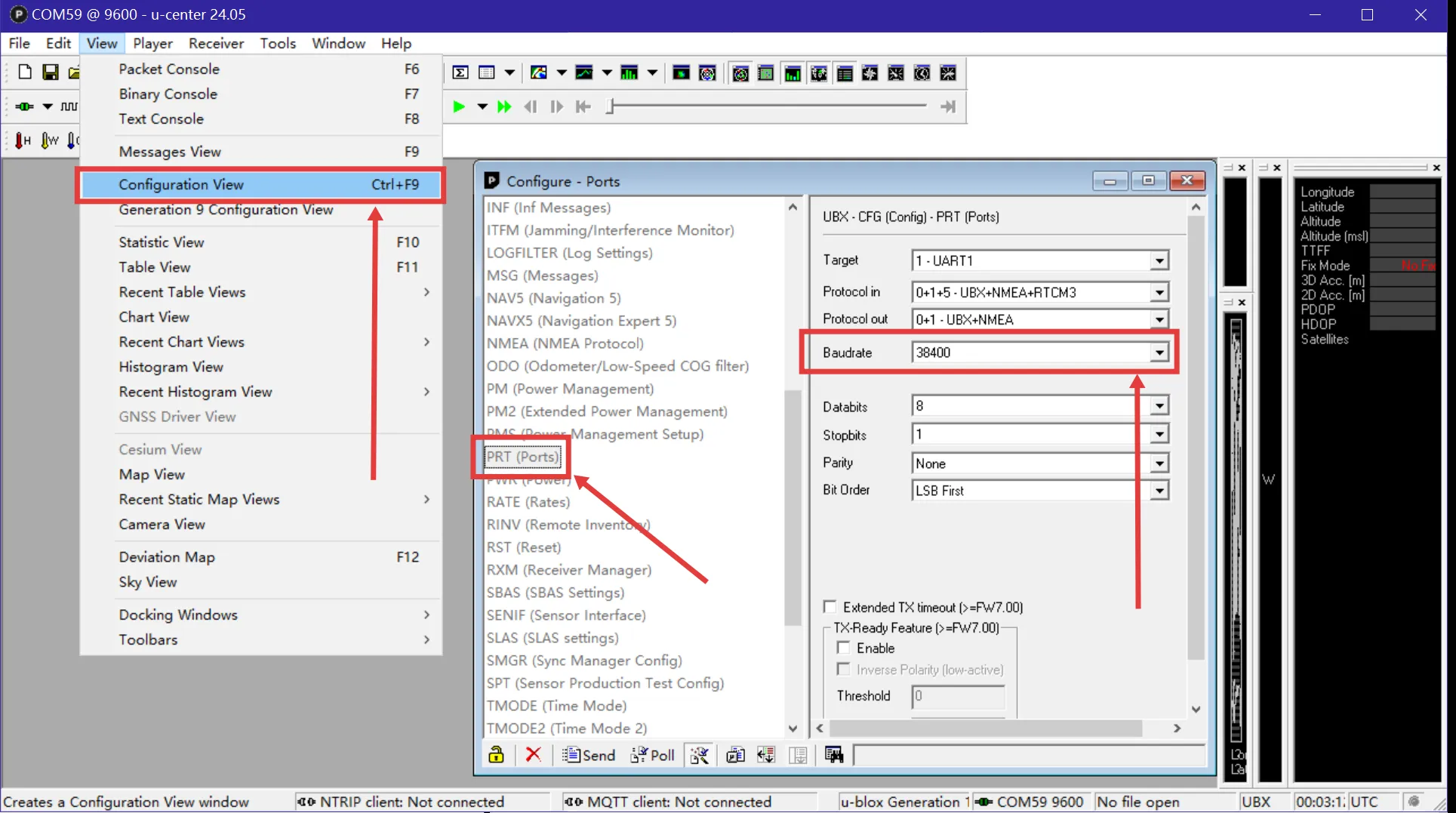

1. 点击菜单栏 View -> Configuration View (快捷键 Ctrl+F9) 。
2. 在左侧列表中找到 PRT (Ports) 项。
3. 查看 Baudrate 栏，记录 GPS 当前的实际波特率（例如 38400）。

步骤三：同步软件波特率

为了稳定修改参数，需手动锁定波特率：

1. 点击 Receiver -> Autobauding，关闭该功能 。

2. 在顶部工具栏的波特率选择框中，手动选择与 步骤二 中获取的 GPS 波特率一致的数值（例如 38400）。

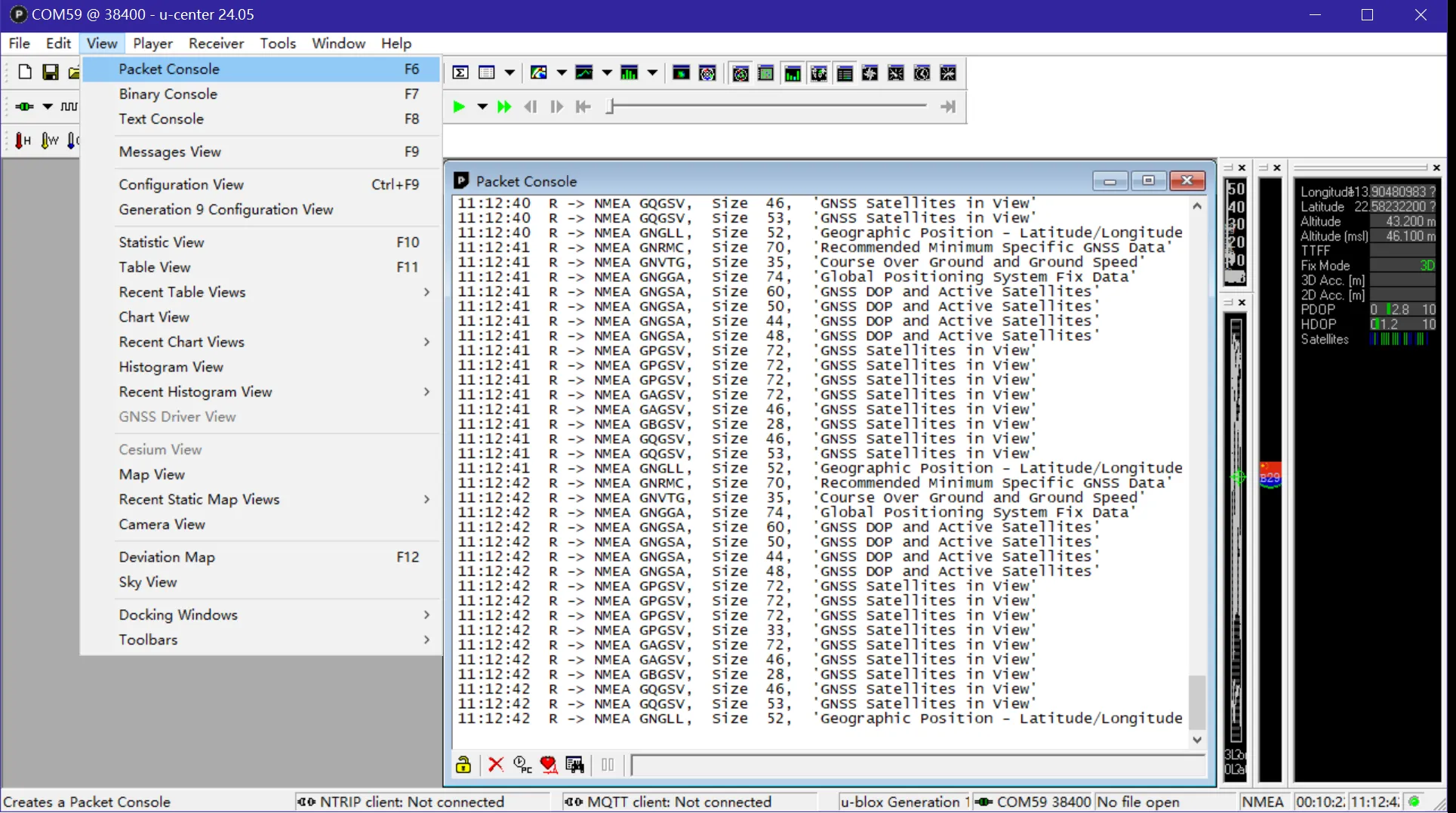

3. 按 F6 打开 Packet Console，若能看到数据滚动，说明通信正常 。

步骤四：修改并应用新波特率

1. 回到 Configuration View -> PRT (Ports) 页面。
2. 将 Baudrate 修改为目标值 115200 。
3. 点击左下角的 Send 按钮发送指令 。

• 注意：此时通信会中断，因为 GPS 波特率变了，但软件波特率没变。


步骤五：固化配置（关键步骤）

修改波特率后必须保存到非易失性存储器（Flash/EEPROM），否则断电即失。

1. 重连通信：将 U-Center 顶部工具栏的波特率手动切换为 115200 。
2. 在 Configuration View 左侧列表中找到 CFG (Configuration) 。
3. 执行保存操作：

• 勾选 Save current configuration。
• 在 Devices 列表中，全选 0~4 所有项（变蓝即为选中）。
• 点击左下角的 Send 按钮 。

---

5. 最终验证

为确保修改成功，请执行“冷启动”验证：

1. 关闭 U-Center，拔掉 USB 模块，彻底断电。
2. 重新连接 USB 模块到电脑。

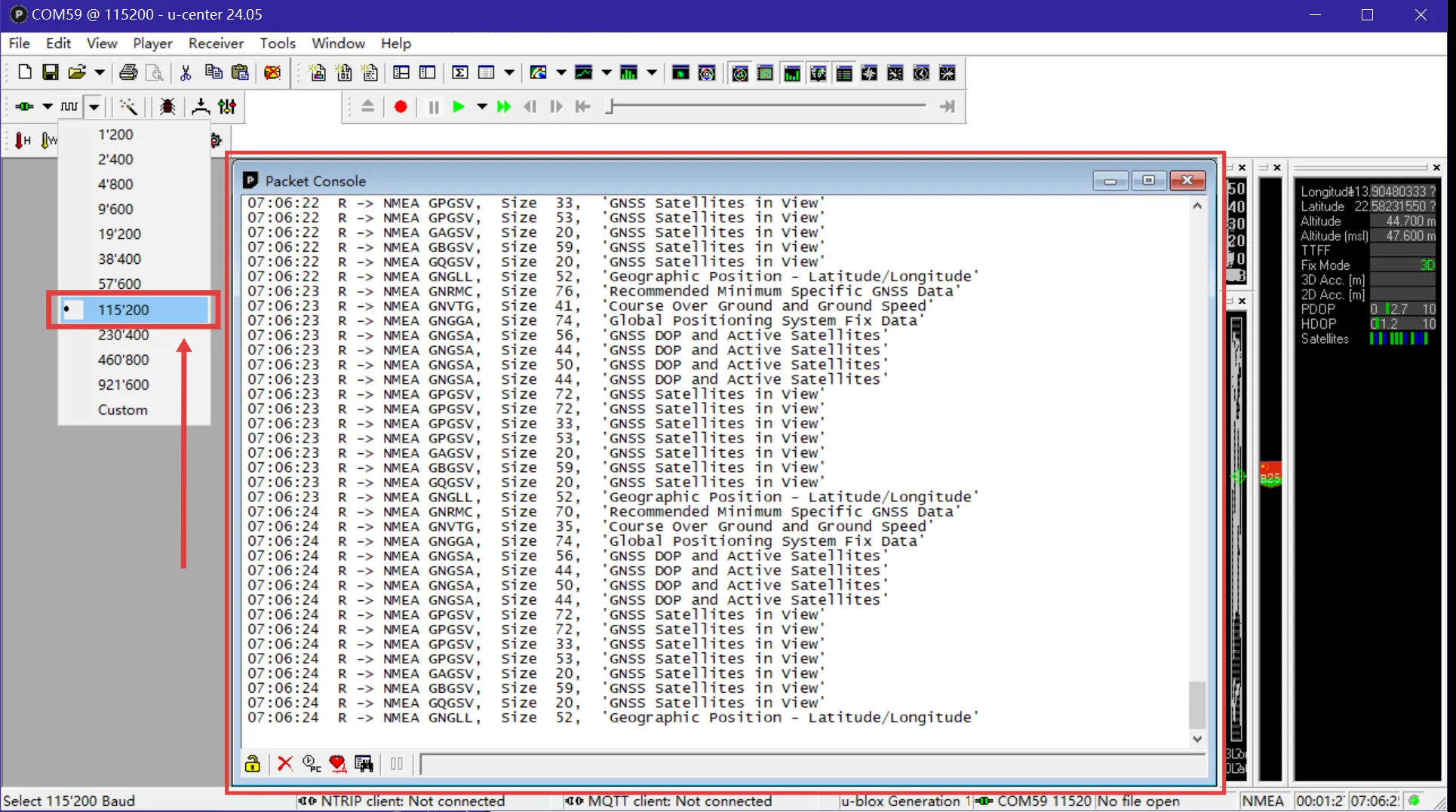

3. 打开 U-Center，直接将波特率设为 115200。
4. 连接 COM 口，打开 Packet Console (F6)。
5. 如果看到滚动的数据流，即表示 115200 波特率修改并固化成功 。


---
